Typové označení: 013

Oblast použití:

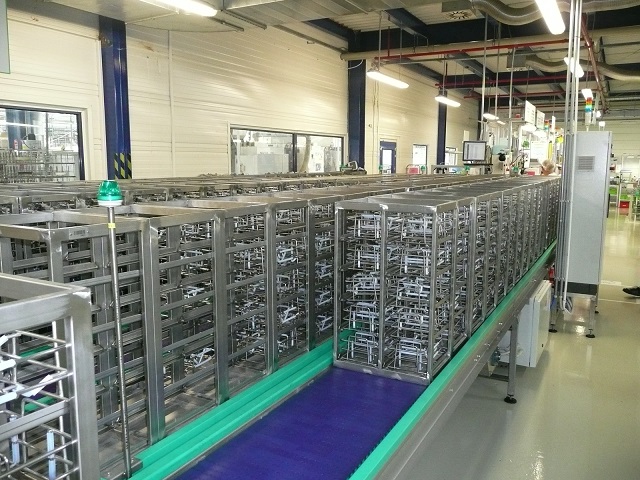

Dopravníkový systém pro automatický zásobník společnosti STRAND je mechanické zařízení určené k automatizované přepravě a skladování zboží, výrobků nebo materiálů ve skladu, výrobním závodě nebo logistickém prostředí. Tento systém efektivně přesouvá položky mezi různými místy a dokáže řídit a optimalizovat procesy, čímž zvyšuje produktivitu a snižuje množství ruční práce.

Hlavní funkce a výhody zahrnují:

FIFO (First In, First Out): Systém zajišťuje, že první položky, které vstoupí do zásobníku, jsou také první vydány, což je důležité pro správné řízení zásob a minimalizaci ztrát.
Automatizace: Systém je plně automatizovaný, což zahrnuje řízení pomocí PLC (programovatelný logický automat) a dotykové panely pro snadné ovládání.
Flexibilita: Lze jej přizpůsobit různým typům výrobků a materiálů, včetně přepravek, kartonů, rámů nebo palet.
Optimalizace prostoru: Efektivní využití skladovacího prostoru díky automatizovanému stohování a destohování.

Popis:

Sestava skladových dopravníků je řízena systémem FIFO ( First in – First out) což v praxi znamená,  že dokážeme pomocí SW sledovat a koordinovat výrobky tak, aby první kusy které vstoupí do zásobníku, byly také ze zásobníku jako první vydány. Tímto dokážeme např. seřadit díly z více vstupů pro párování při montáži nebo zajistíme, že např. u skladovaného potravinářského zboží není nejdříve vydáno ze zásobníku zboží, které bylo později naskladněné.

Zásobník tedy není pouze sestavou skladovacích dopravníků, ale jedná se o komplexní systém, který pracuje s datovým modelem, udržujícím informace o každém uloženém rámu (čárový kód, čas vložení, typ atd.). Program pak obsahuje algoritmy pro optimalizaci ukládání skladových jednotek (přepravky, kartony, rámy nebo i palety) s ohledem na požadovaný typ výroby na následných stanicích.

S nadřazeným výrobním systémem zásobník komunikuje pomocí sběrnice Profibus. Součástí systému je dotykový panel. Návrh a realizace řídícího programu pro PLC a aplikace pro dotykový panel se skládá například:

– Řídicí systém Mistsubishi Q2AS

– TFT Dotykový panel Proface

– 42 digitálních vstupů

– 51 digitálních výstupů

– Komunikace PROFIBUS

Použité typové dopravníky:

Pro sestavení tohoto systému se nejčastěji využívají válečkové tratě poháněné řemenem, pásové dopravníky nebo dopravník s modulárním pásem.
Pracovní stanice mohou být vybaveny pracovním stolem, kuličkovým stolem, gravitační kladičkovou tratí nebo gravitační válečkovou tratí. Příslušenstvím linky mohou být otočné stoly, stoly s pneumatickým zvedáním, pneumatický přesun boční a pneumatické blokování.

Příslušenství:

– nerezové zakládací rámy pro více košů,
– nerezový regál zakládací,

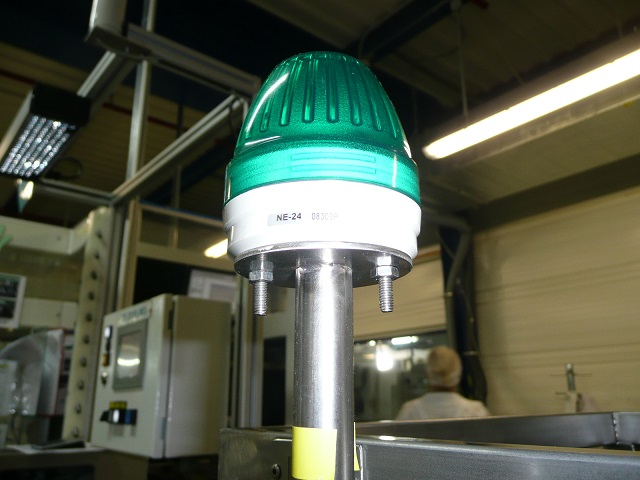

– výstražné systémy (signalizační světla, majáky, houkačky).
