Typové označení: 420

Oblast použití:

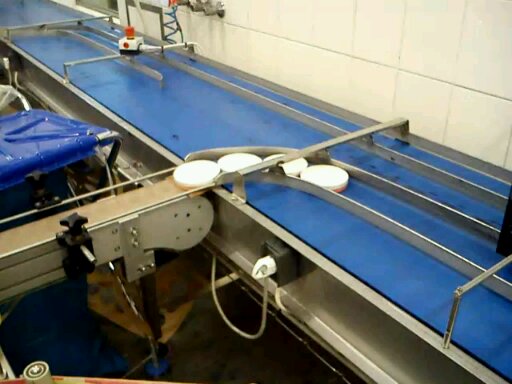

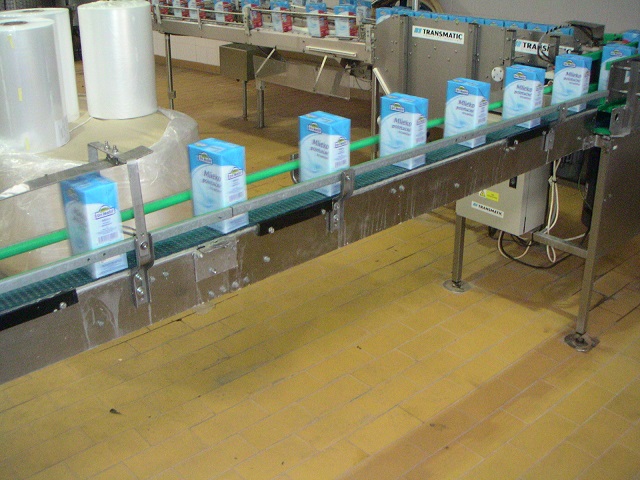

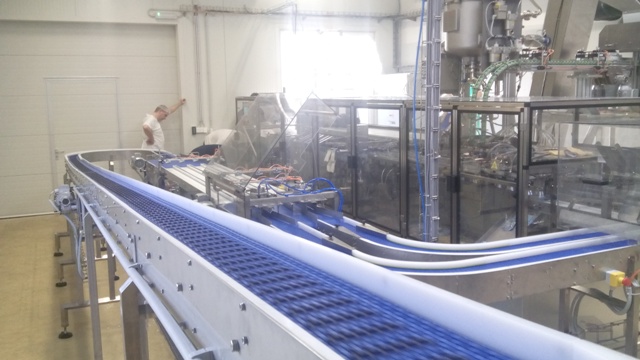

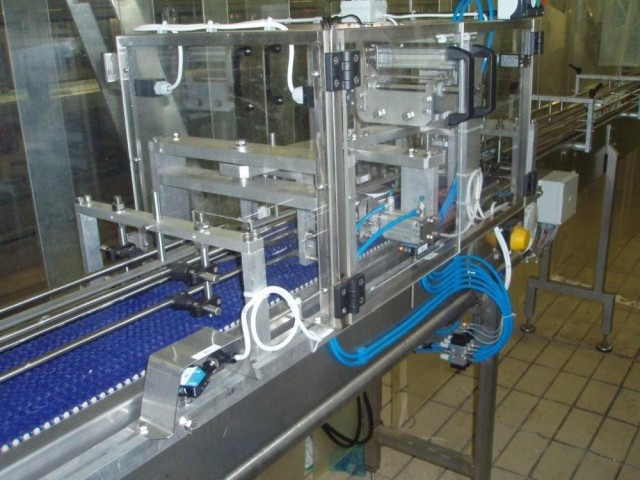

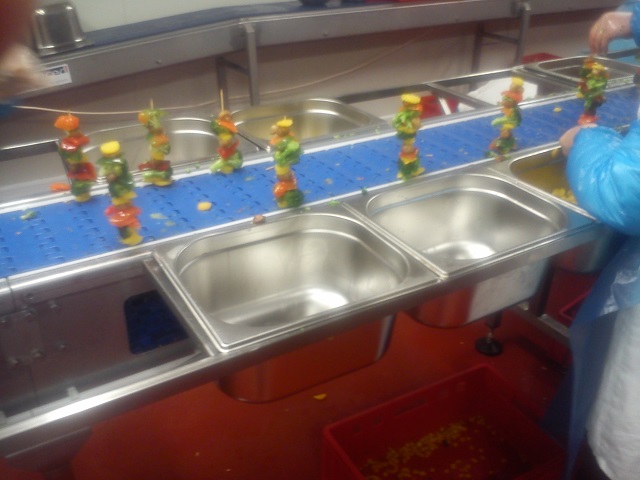

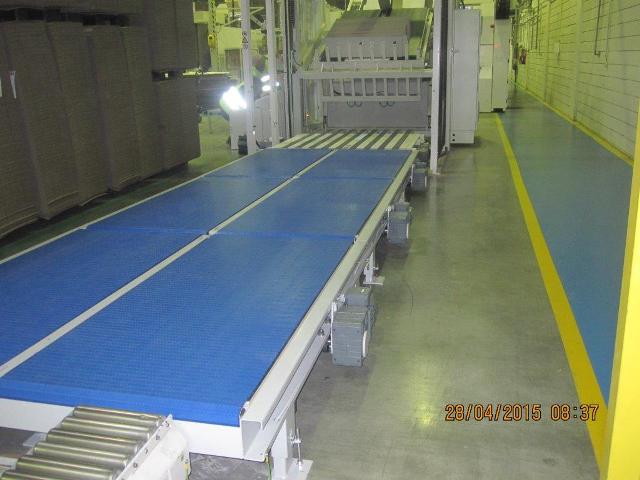

dopravník s modulárním pásem je zařízení určené pro přepravu kusového zboží různých vlastností jeko přeprava a akumulace PET lahví, AL plechovek nebo plastových přepravek, přeprava kartonů, balených i nebalených potraviny. Speciální typy dopravníků lze použít i na přepravu skla.

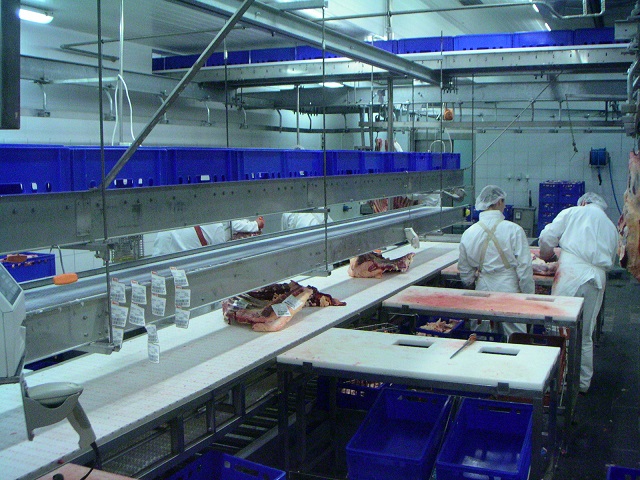

Dopravníky jsou určeny pro mezioperační dopravu, výrobní linky a montážní linky. Jejich modulární povaha unožňuje snadnou úpravu, rozšíření nebo výměnu podle potřeby.

Tvar dráhy dopravníku:

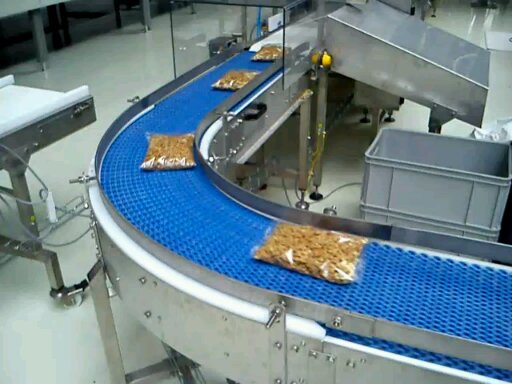

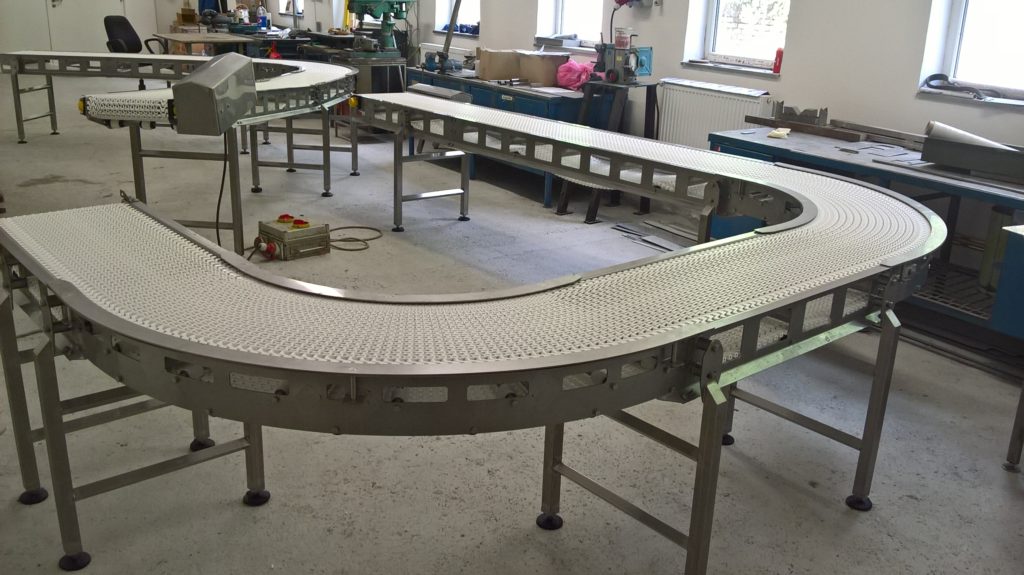

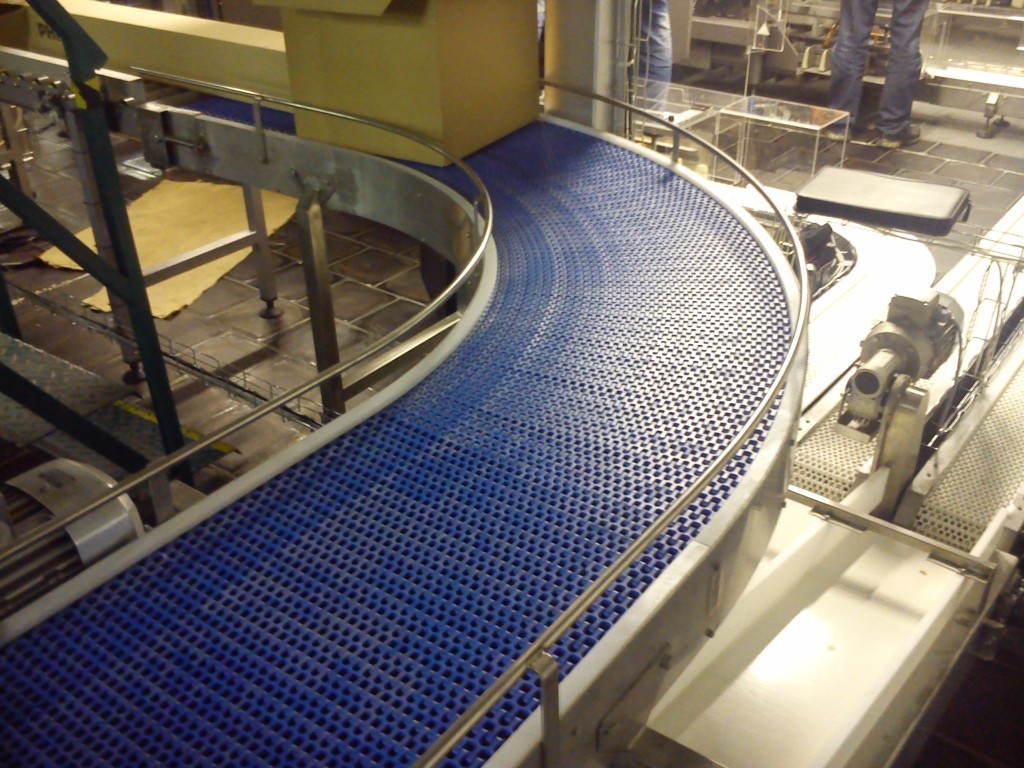

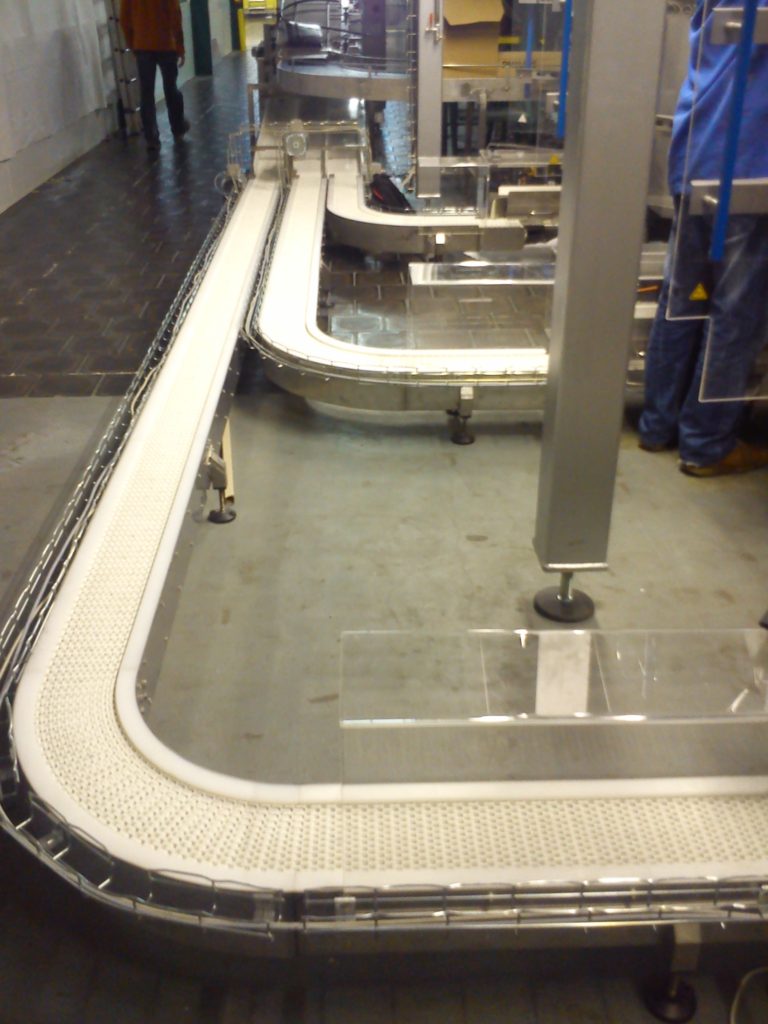

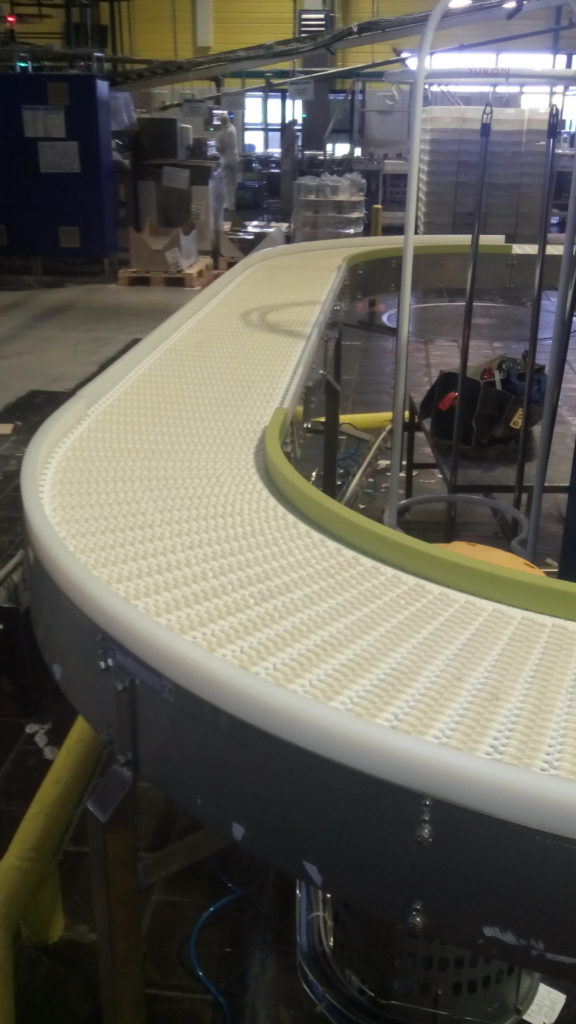

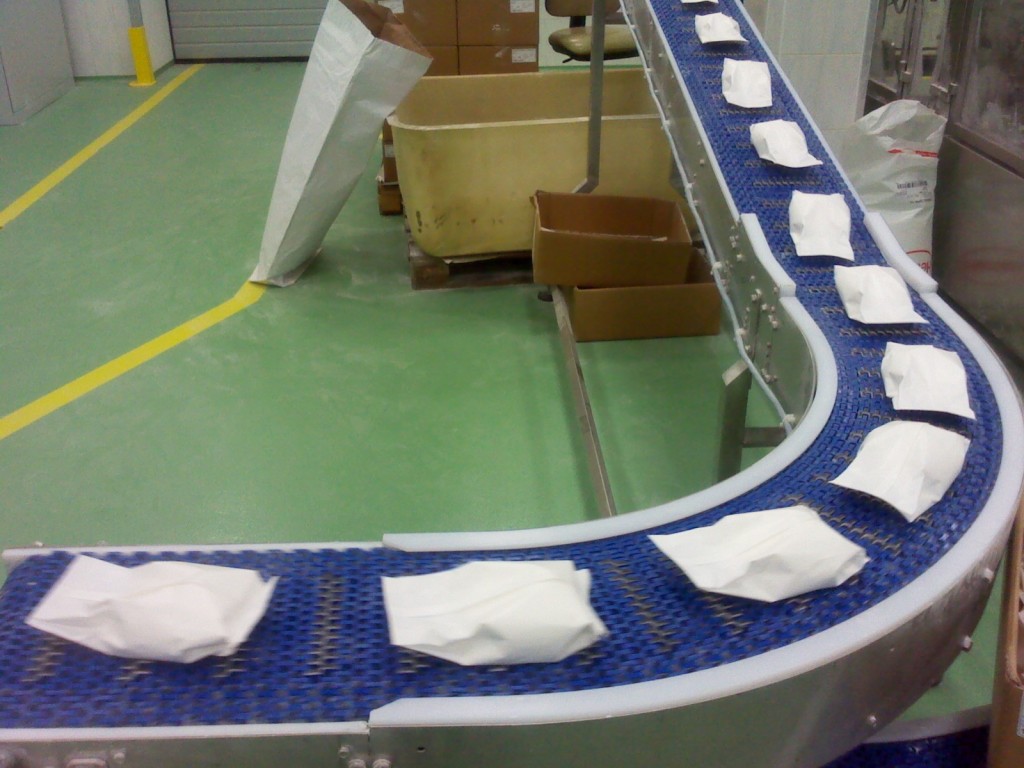

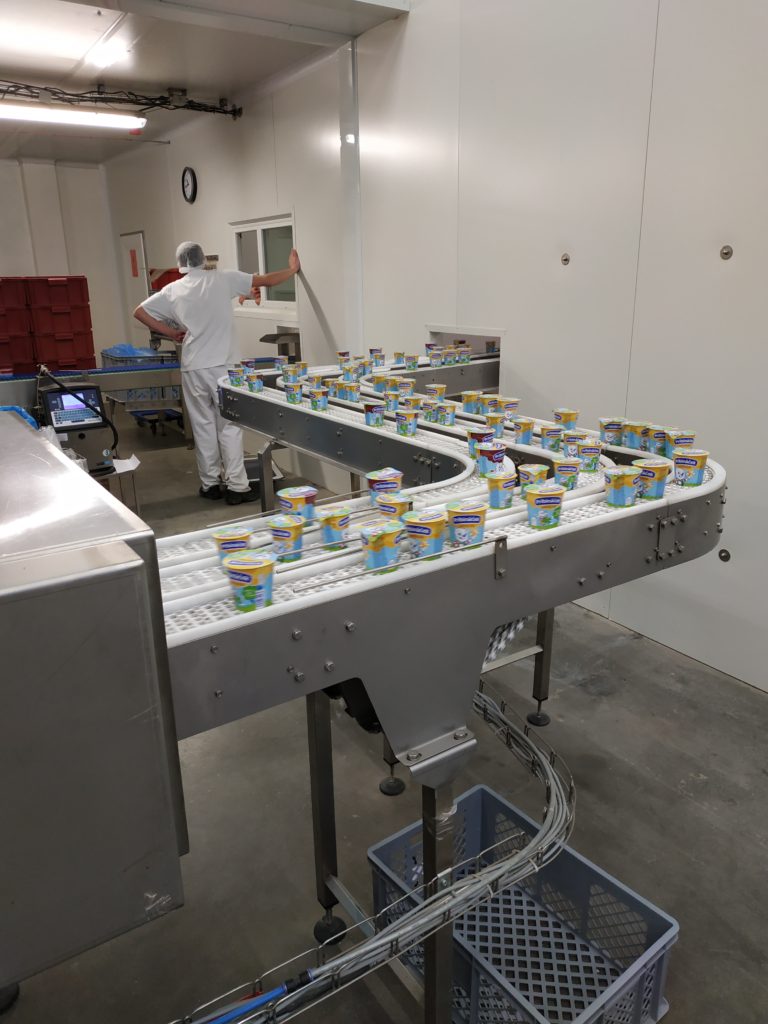

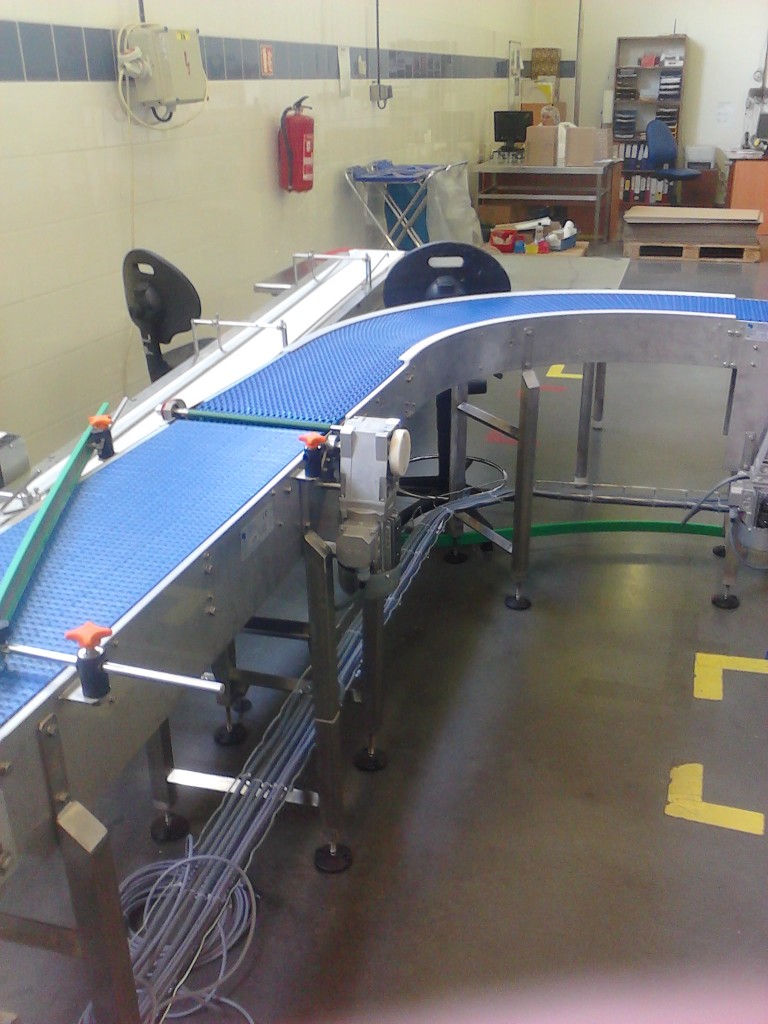

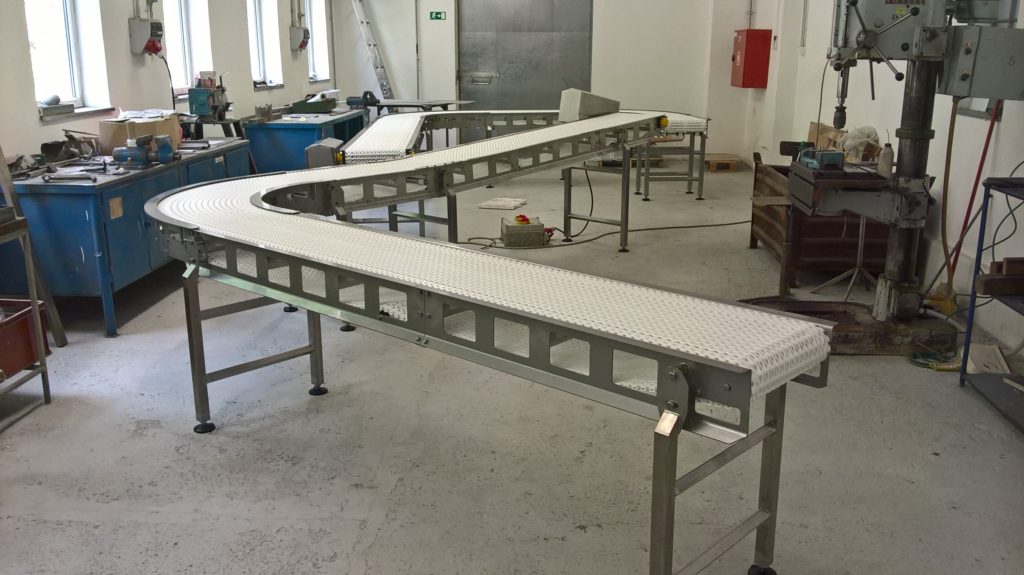

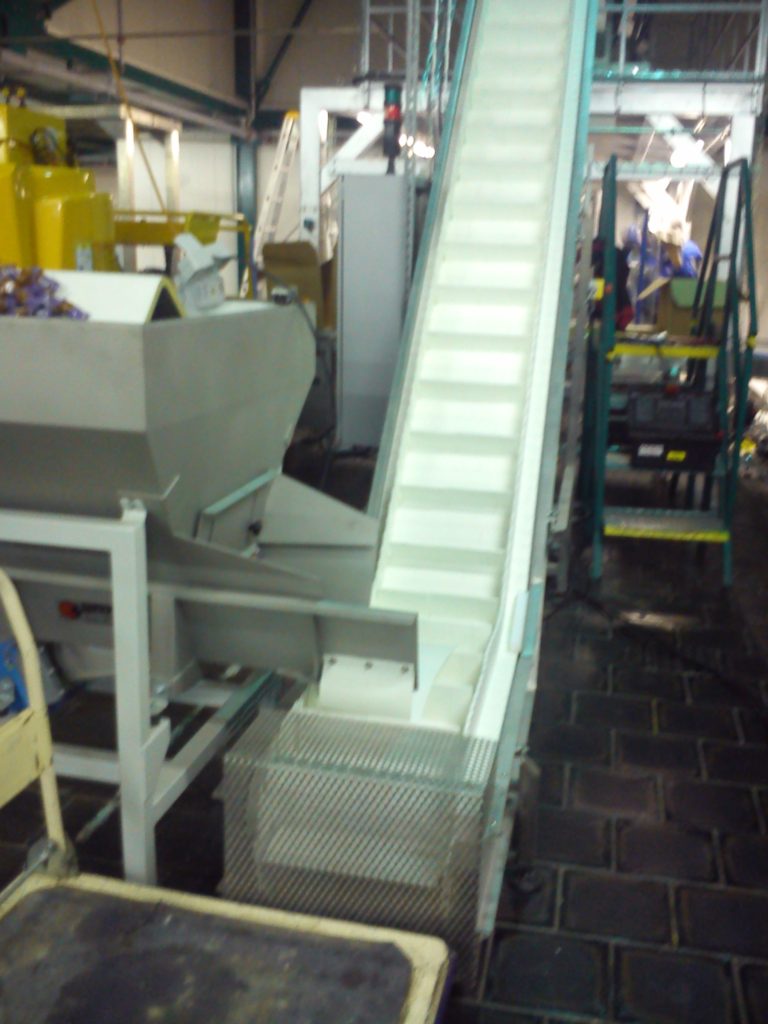

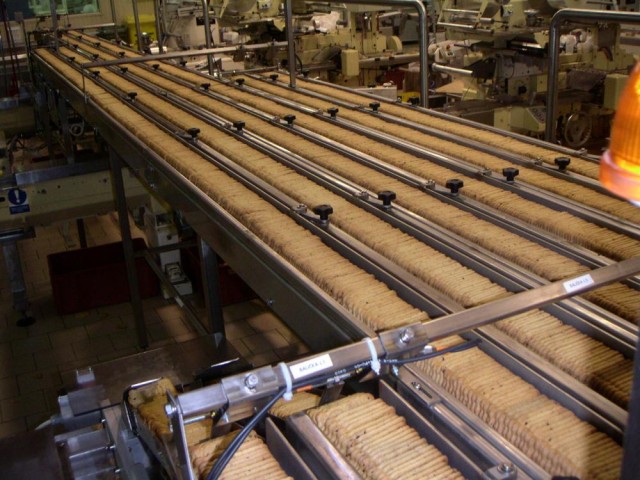

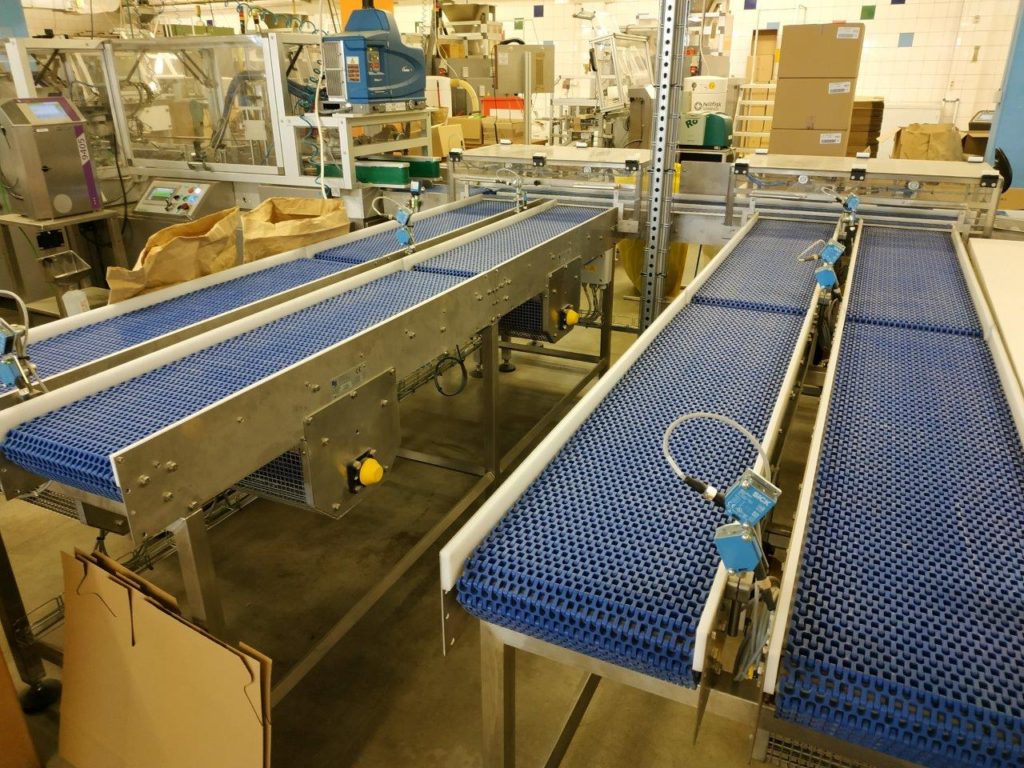

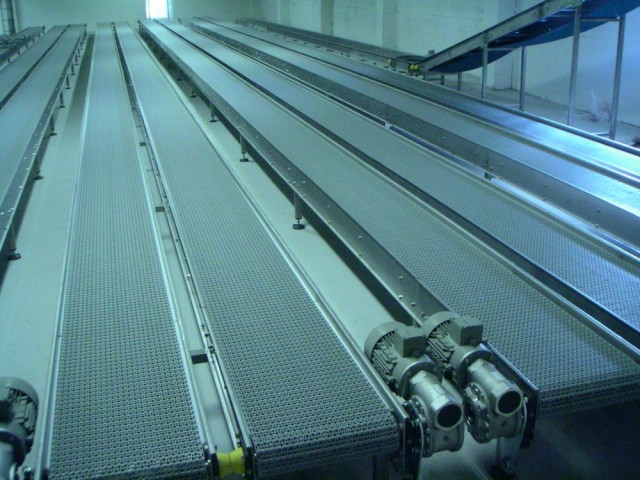

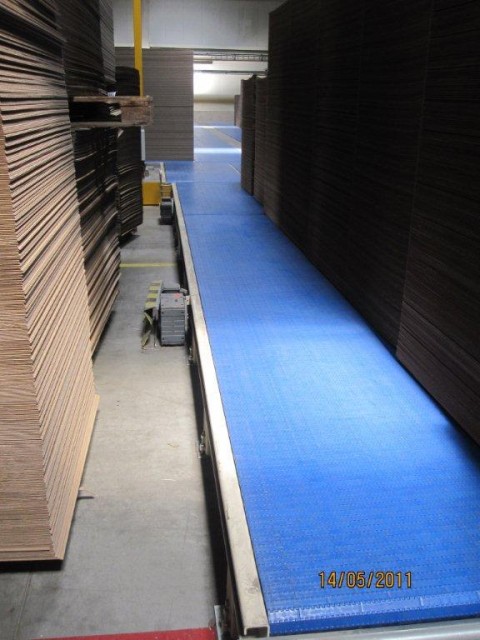

modulární dopravník může být rovný, do oblouku, šikmý, „L“ konvexní (přechod ze šikmého směru na vodorovný), „L“ konkávní (přechod z vodorovného směru na šikmý), „Z“ kombinovaný (s dvojí změnou směru – kombinace konkávního a konvexního, „S“ kombinovaný (kombinace dvou oblouků), „U“ kombinovaný (kombinace dvou oblouků) nebo jinak kombinovaný.

Popis:
nosná konstrukce je vyrobena z profilovaného plechu, tažným a současně nosným prvkem pro přepravovaný materiál je unášecí segmentový dopravní pás poháněný ozubenými koly.

Materiál konstrukce:
1) nerez
2) ocel pozinkovaná
3) ocel lakovaná
4) hliník

Délka dopravníku:
max. 40 000 mm projeden pohon

Šířka pásu:
85 mm – 2000 mm

Šířky pásu pro oblouk:
od 100 mm do 1500 mm

Vnitřní rádius oblouku:
2,2 x šíře pásu standardní, 1,6 x šíře pásu speciální

Vstupní výška:
min. 200 mm

Výstupní výška:
min. 200 mm

Dopravní rychlost:
max. 1 m/s

Provedení pásu:

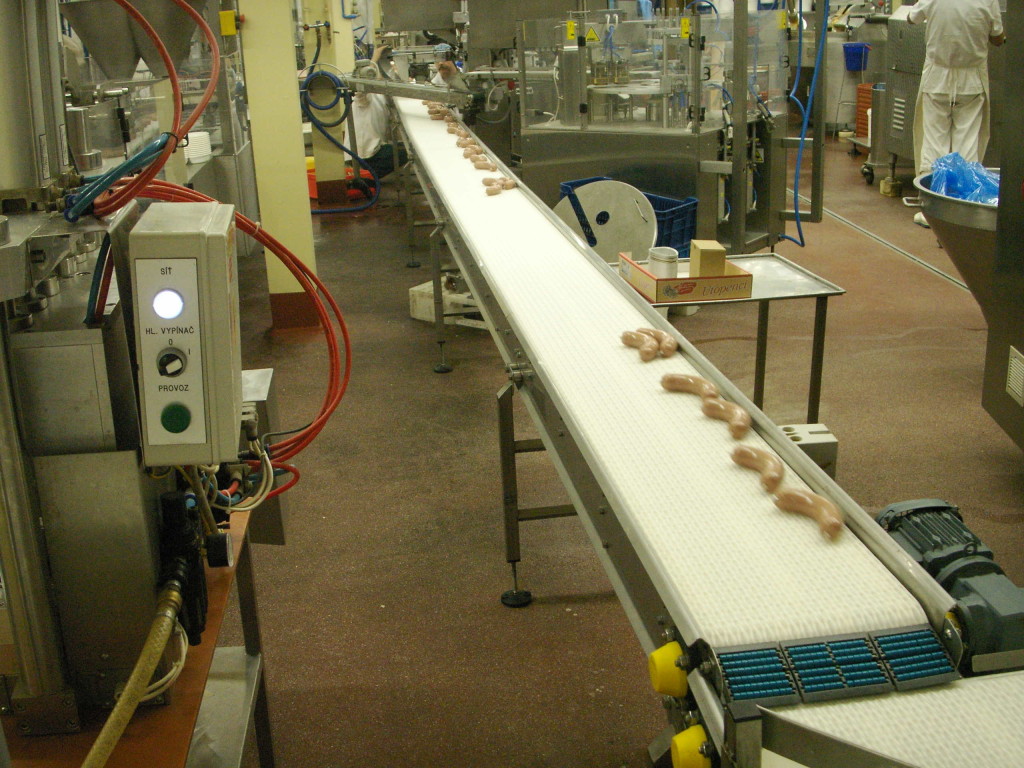

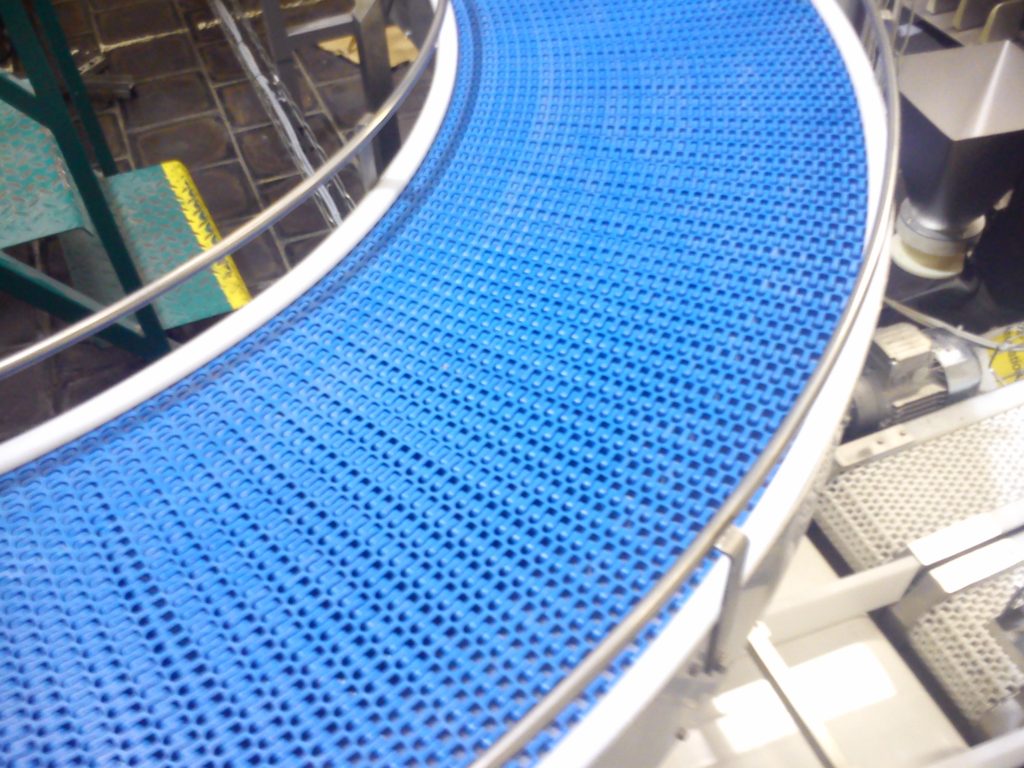

modulární pás tvoří plastové moduly, které jsou navzájem spojeny spojovacími čepy. Poháněn je ozubenými koly, které současně přebírají i funkci vedení modulárního pásu. Plastový modulární pás je plný nebo s prostupností až 40 % pracovní plochy pásu. Materiál pásu polypropylen PP, polyetylen PE, polyacetal POm nebo PA, nylon.

Pracovní teplota:
dle typu pásu od 4° do 104° C

Nosnost:
dle typu pásu

Systém pohonu:
ozubenými koly

Stojany:

– čtvercový nerezový profil s vnitřním závitem pro nerezovou patku průměr 80 mm, s výškovou stavitelností max. ± 50 mm a možností kotvení do podlahy;

– zdvojený „U“ profil s nerezovou patkou 60 x 70 mm, s výškovou stavitelností max. ± 100 mm a možnost kotvení do podlahy.

Příslušenství:
– přechodová lišta na vstupu (stírací, pevné tyče, poháněné tyče)
– přechodová lišta na výstupu (pevné tyče, poháněné tyče)

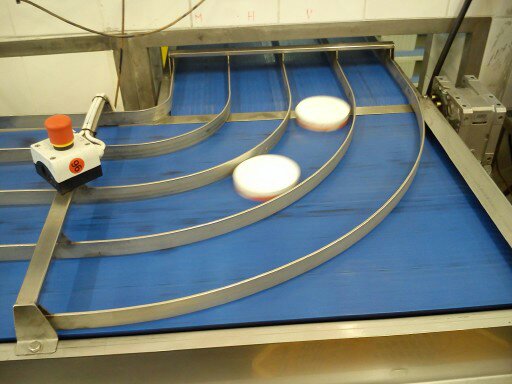

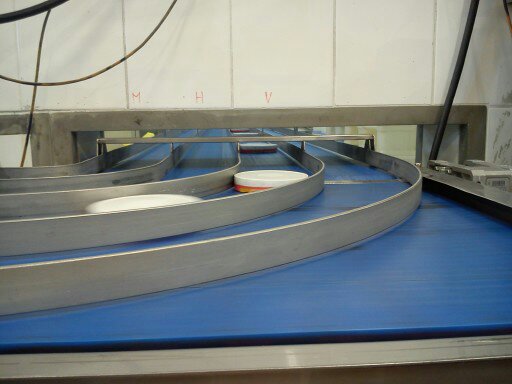

– boční vedení (pevné, odnímatelné, vyklápěcí, na otočném čepu)
– spodní mytí pásu
– senzory (snímače)
– teplotní čidla
– motory s brzdou
– stěrky pásu vnější i vnitřní
– odkapová vanička pod elektropřevodovku
– násypka
– výsypka
– tlumící clona na výstupu
– horní krytí
– dodatečné krytí elektropřevodovky a ložiskových těles
– vyjímatelný (čistitelný) tác v místě přechodu
– pojezdová kola
