Zahraniční odborné zdroje uvádějí, že gravitační dopravníky patří mezi nejpoužívanější a nejspolehlivější prvky intralogistiky na světě, zejména díky své jednoduchosti, nízkým nárokům na údržbu a vysoké flexibilitě při změnách layoutu provozu.

1. Co jsou gravitační dopravníky a kde se využívají

Podle mezinárodních definic jde o nepoháněné dopravníky, které využívají:

• sklon tratě (gravity‑fed) – materiál se pohybuje sám,
• ruční posun (manual push).

Takové dopravníky jsou ideální pro:

• mezioperační dopravu,
• montážní linky,
• balicí linky a expedici,
• sklady a vychystávací pracoviště,
• nakládku a vykládku,
• dynamické FIFO sklady (zejména u palet).

Význam gravitačních systémů roste v souvislosti s lean výrobou, růstem e‑commerce a tlakem na energetickou efektivitu. Jejich nízké investiční náklady a snadná instalace z nich činí ideální volbu tam, kde není potřeba řízeného pohonu.

2. Hlavní typy gravitačních dopravníků používaných ve STRAND

2.1 Válečkové a kladičkové (skatewheel) dopravníky

Patří mezi nejrozšířenější řešení pro kusový materiál s rovnou ložnou plochou.

• válečkové dopravníky jsou vhodné pro větší zátěž (krabice, přepravky, palety),
• kladičkové (skatewheel) dopravníky jsou ideální pro lehčí zboží a rychlé ruční manévrování.

Válečky se skládají z osy, ložisek a pláště. Rámy lze sestavovat do přímých, šikmých i obloukových sekcí, což umožňuje vytvořit libovolnou délku nebo trajektorii tratě.

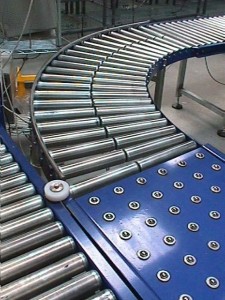

2.2 Oblouky (zakřivené dopravníky)

Slouží ke změně směru dopravy bez otočení materiálu. Rozdílné rychlosti vnitřního/ vnějšího poloměru vyrovnávají dělené nebo kuželové válečky.
Tento princip je běžný i u zahraničních výrobců konfigurujících gravity curves.

2.3 Nůžkové (roztažitelné) dopravníky

Flexibilní dopravníky umožňující:

• změnu délky,
• změnu směru,
• rychlé přizpůsobení pracovišti.
  Ve světě jsou velmi používané v balicích a expedičních pracovištích.

2.4 Gravitační skluzy

Skleněné nebo plechové žlaby využívající čistě sklon. Slouží ke spouštění nebo zvedání materiálu „dnem vzhůru“. Vhodné jako zakončení linek nebo zásobníky.
Zahraniční terminologie: chutes / gravity chutes.

2.5 Kuličkové stoly (ball transfer tables)

Použitelné všesměrně – pro manipulaci, přesné polohování, balení a kontrolní stanice.
Zdroje uvádějí, že posun nákladu na kuličkách vyžaduje pouze cca 2 % jeho hmotnosti, což odpovídá i konstrukci moderních ball‑transfer jednotek.

3. Využití gravitačních tratí podle způsobu práce

1) Sběrné tratě

Sběr materiálu od různých pracovišť a jeho předávání dál.

2) Výrobní tratě

Zajišťují dopravu mezi operacemi, často integrovány do výrobní linky.

3) Montážní tratě

Dopravují montovaný produkt postupně mezi pracovišti bez opuštění trasy.

Toto rozdělení odpovídá i zahraniční praxi, kde se gravitační dopravníky často používají v:

• montážních systémech,
• vychystávacích zónách,
• balicích a inspekčních pracovištích,
  protože umožňují bezpečnou interakci člověka s dopravovaným produktem.

4. Příslušenství gravitačních dopravníků

Možné doplňky:

• přesuvníky, překládací vozíky, točny, zdvihací zařízení,
• boční vedení, kuželové nákružky pro řízení směru,
• prvky FIFO a brzděné válečky pro regulaci rychlosti u sklonů,
• senzory a počítací systémy pro kontrolu toku a třídění materiálu.

Zejména u paletových tratí se používají brzděné válečky, separátory, indukční senzory a robustní konstrukce vhodné i pro hluboké mrazy.

5. Výhody gravitačních dopravníků – pohled světového trhu

Zahraniční výrobci uvádějí shodně tyto benefity:

✔ Jednoduchost

Minimální počet dílů → snadná montáž a dlouhá životnost.

✔ Nízké pořizovací a provozní náklady

Nepotřebují elektrickou energii ani motory → ideální v lean systémech.

✔ Nízké nároky na údržbu

Bez pohonů = minimum servisních zásahů.

✔ Vysoká flexibilita

Lze upravovat délku, výšku, poloměr oblouků i rozmístění dopravníků, včetně kombinace s jinými typy systémů.

✔ Ergonomie a bezpečnost

Nižší rychlosti usnadňují ruční manipulaci a kontrolu.
✔ Energetická úspornost

Žádná spotřeba → vhodné pro udržitelné provozy.

6. Konstrukční principy válečkových tratí

Válečková trať tvoří:

• rám (pevný nebo stavitelný),
• jedna nebo více řad válečků,
• u oblouků kuželové nebo dělené válečky.

Váleček obsahuje:

• osu,
• ložiska,
• plášť,
  a musí mít minimálně 3 válečky pod dopravovaným kusem, aby byl zajištěn plynulý pohyb .

7. Návrh gravitačních dopravníků – mezinárodní doporučení

Moderní návrhové příručky zdůrazňují, že při návrhu je třeba definovat:

• typ nákladu, hmotnost a kontaktní plochu,
• sklon tratě (doporučuje se testování),
• délku akumulační zóny,
• rozteč válečků,
• bezpečnostní prvky a možnost kombinace s powered úseky.

8. Závěr

Gravitační dopravníky jsou jedním z nejefektivnějších nástrojů manipulace s materiálem:

• nepotřebují energii,
• umožňují volný pohyb materiálu,
• jsou levné a nenáročné na údržbu,
• snadno se upravují a kombinují,
• zvyšují bezpečnost a ergonomii výroby.

STRAND nabízí širokou škálu těchto dopravníků – od válečkových tratí, kladičkových úseků, oblouků, skluzech, nůžkových dopravníků až po kuličkové stoly – a zároveň poskytuje odborné návrhy pro integraci do komplexních výrobních a logistických systémů.
