Zábradlí plné typ 919
Typové označení: 919
Oblast použití:
Plné ochranné zábradlí je typ zábradlí, u něhož je prostor mezi madlem a základní konstrukcí zcela vyplněn souvislým materiálem, nejčastěji sklem. Tento typ zábradlí poskytuje nejvyšší úroveň ochrany proti pádu, protože neumožňuje průlez ani propadnutí drobných předmětů nebo dětí.
Ochranné zábradlí plné (tj. zábradlí s výplní bez otevřených mezer dle ČSN 74 3305) je určeno pro použití v interiéru i exteriéru. Je významným architektonickým prvkem ovlivňujícím vzhled schodišť, galerií, balkónů, teras a dalších konstrukcí a současně plní základní bezpečnostní funkci ochrany osob proti pádu do hloubky.
Popis výrobku:

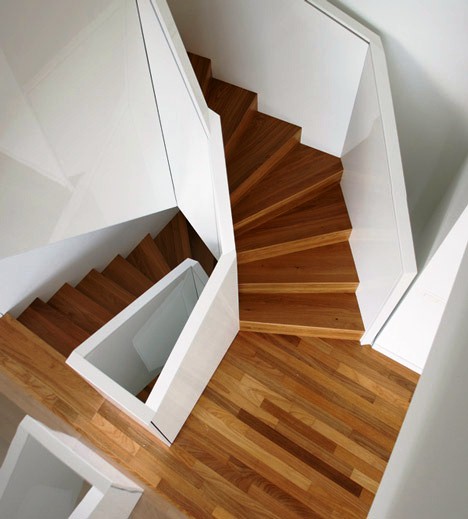

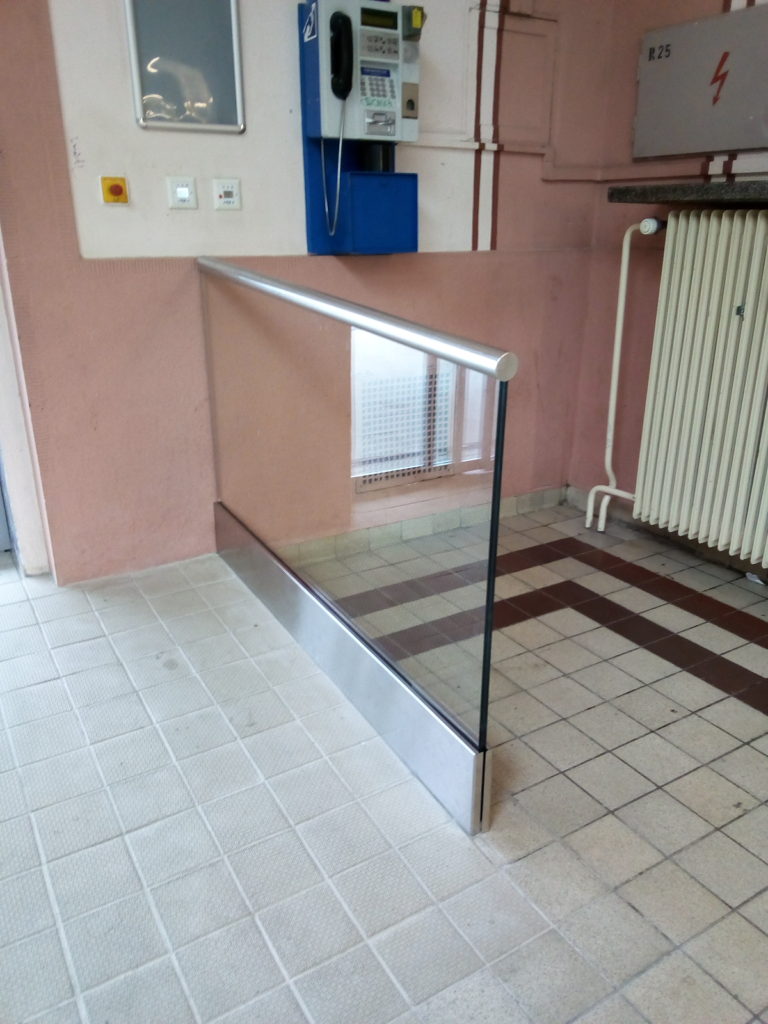

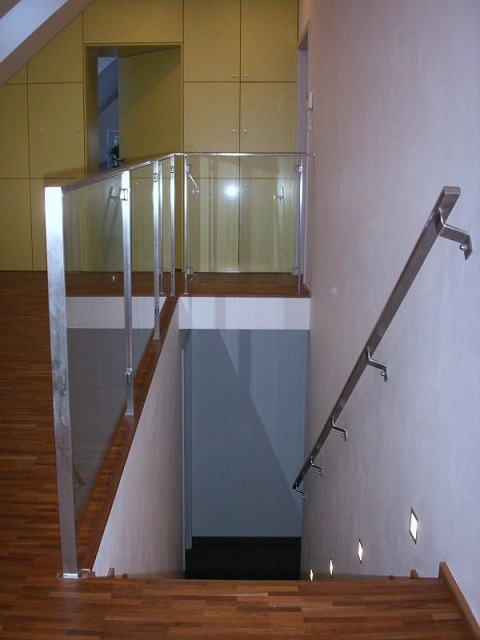

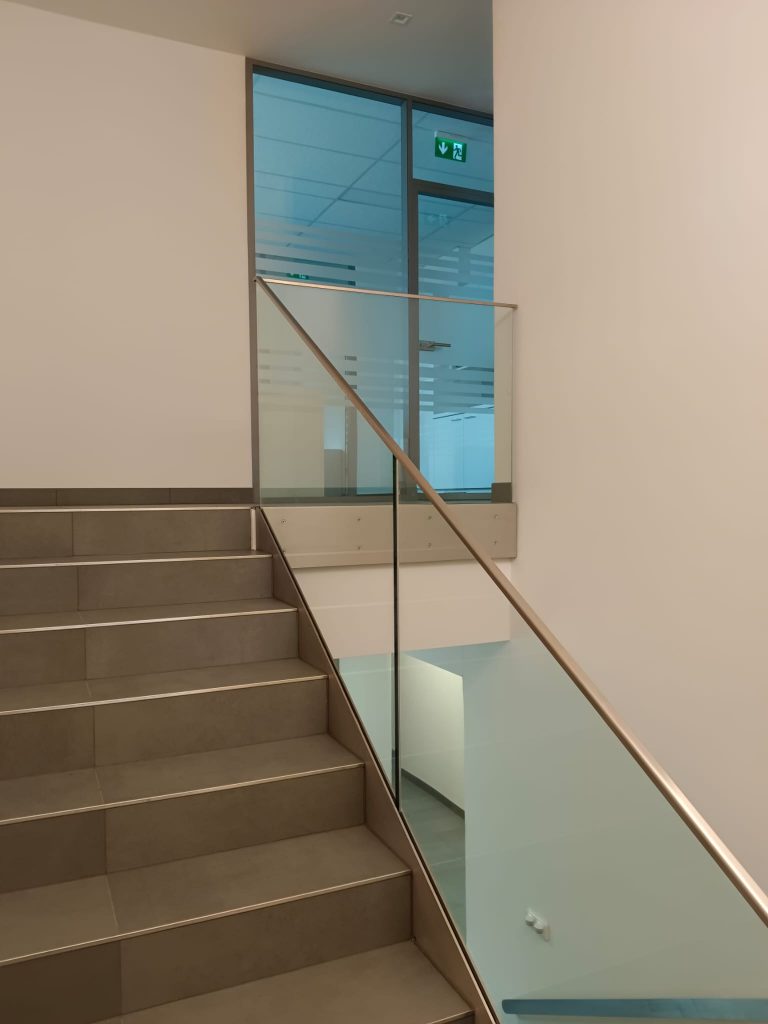

Ochranné zábradlí plné je nejčastěji navrhováno jako samonosné skleněné zábradlí uložené v úrovni pochozí plochy, bez svislých nosných sloupků. Tento typ řešení odpovídá typologii samonosných skleněných zábradelních výplní dle ČSN 74 3305 a současně vychází z návrhových zásad používaných v evropské praxi.
Madlo může tvořit buď:
- nosnou součást konstrukce, nebo
- doplněk bez statické funkce, případně může být zcela vypuštěno, pokud je konstrukce skla navržena a ověřena tak, aby madlo nebylo konstrukčně nutné.
Skleněná výplň:
Zábradlí je obvykle osazeno vrstveným bezpečnostním sklem (VSG) dle ČSN EN 14449, které je složeno ze dvou tabulí tepelně tvrzeného bezpečnostního skla ESG dle ČSN EN 12150‑1.
Standardní skladba pro tento typ výrobku je:
- 2 × ESG min. 8 mm
- 2 × PVB fólie o celkové tloušťce 0,76 mm
Vrstvená skladba zajišťuje, že i při porušení jedné nebo obou tabulí zůstává sklo dočasně soudržné a zachovává ochrannou funkci, což je klíčový požadavek pro zábradlí chránící proti pádu osob.
Konečná skladba skla musí vždy odpovídat požadavkům ČSN 74 3305, případně být ověřena statickým posudkem s ohledem na konkrétní způsob uložení, výšku zábradlí a užitné zatížení.
Vrtané sklo a kotvení:
V závislosti na architektonickém řešení a typech navazujících konstrukcí je možné použít i vrtané sklo pro bodové nebo boční kotvení.
Zásady provedení vrtaného skla:
- Všechny otvory ve skle jsou provedeny výhradně před procesem tepelného tvrzení, v souladu s ČSN EN 12150‑1
- Po tvrzení není dovoleno sklo dále mechanicky opracovávat (vrtání, řezání, broušení), protože by došlo k jeho destrukci
- Minimální vzdálenost otvorů od hrany skla vychází z technologických limitů výroby a návrhových zásad pro zábradlí; vlastní únosnost musí být vždy ověřena návrhem dle platných předpisů
Možné způsoby kotvení skla:
- bodové kotvení pomocí nerezových terčů (typicky Ø ≈ 60 mm),
- svěrné kotvení mezi ocelové plechy tl. cca 10 mm,
- vetknutí do systémových hliníkových profilů kotvených do stavební konstrukce.
Použití vrtaného skla je vždy závislé na statickém řešení a typu zatížení a musí respektovat jak české normy, tak obecně uznávané evropské návrhové principy.
Nejčastěji používané průměry otvorů pro zábradelní aplikace jsou:
- Ø 22–26 mm – pro kotevní prvky se šroubem M12
- Ø 26–30 mm – pro kotevní prvky se šroubem M16
- Ø 30–36 mm – pro speciální terče nebo distanční úchyty s vyšší únosností
Konečný průměr otvoru je vždy volen v závislosti na typu kování, tolerancích montáže a způsobu přenosu zatížení.
Minimální vzdálenost okraje otvoru od hrany skla ≥ 80 mm (doporučené a běžně používané minimum pro válcové otvory v zábradlí). Současně platí orientační pravidlo ≥ 4 × tloušťka skla (4t), pokud z tohoto výpočtu vychází vyšší hodnota než 80 mm.
Alternativní konstrukční řešení:
Méně častou variantou zábradlí plného dle ČSN 74 3305 je provedení s nosnou ocelovou konstrukcí, která je opláštěna stavebními deskami. Tento systém nachází uplatnění zejména tam, kde skleněné řešení není vzhledem k provozu nebo architektonickému záměru vhodné.
Používané stavební desky se liší:
- materiálovým složením,
- mechanickou pevností,
- požární a akustickou odolností,
- odolností proti vlhkosti a teplotním změnám.
Tento typ řešení je vhodný jak pro novostavby, tak pro rekonstrukce.
Materiál nosné konstrukce:
- nerezová ocel
- ocel žárově zinkovaná
- ocel lakovaná
- hliník
Příslušenství:
- bezpečnostní madlo (nerez, hliník)
- dekorativní opláštění konstrukce nerezovou ocelí
Použitý materiál, povrchovou úpravu, tvar i rozměry lze plně přizpůsobit požadavkům zákazníka a konkrétním podmínkám stavby.
