Schodiště se dvěma nosníky typ 901
Typové označení: 901
Oblast použití:
Ocelová schodiště se dvěma nosníky (schodnicemi) jsou univerzálním řešením pro vnitřní i venkovní prostředí. Slouží k trvalému propojení podlaží v obytných, administrativních i technických budovách a zajišťují bezpečný, pohodlný a plynulý pohyb osob.
Kvalitně navržené schodiště musí být:
- bezpečné při výstupu i sestupu,
- snadno dostupné a dobře osvětlené,
- prostorově úsporné (pokud není určeno jako architektonická dominanta),
- staticky spolehlivé a odolné vůči opotřebení.
Technické požadavky na konstrukci schodišť dle ČSN 73 4130:
Norma stanovuje zásady pro návrh rozměrů a bezpečnostních parametrů schodišťových konstrukcí. Mezi klíčové definice a požadavky patří:
- Schodiště tvoří schodišťová ramena a podesty.
- Schodišťové rameno je souvislá sestava shodných stupňů.
- Podesta je vodorovná plošina spojující ramena; podlažní podesty se doporučuje zvětšit min. o 100 mm oproti šířce ramene.
- Průchodná šířka musí odpovídat min. požadavkům:
- bytové domy: 1100 mm,
- rodinné domy: 900 mm,
- pomocná schodiště: 750 mm.
- Sklon ramen:
- běžné bytové domy: 25–35°,
- rodinné domy do 3000 mm výšky: až 41°.
- Výška stupně: 150–180 mm,
- Šířka stupně na výstupní čáře: min. 210 mm.
- Vztah mezi výškou a šířkou stupně: 2h + b = 630 mm (tolerance 600–650 mm).
- Podchodná výška: min. 2100 mm (rodinné domy), průchodná výška min. 1950 mm.
- Zábradlí musí splňovat ČSN 74 3305; povinné u výškových rozdílů nad 500 mm.
Konstrukce schodiště:

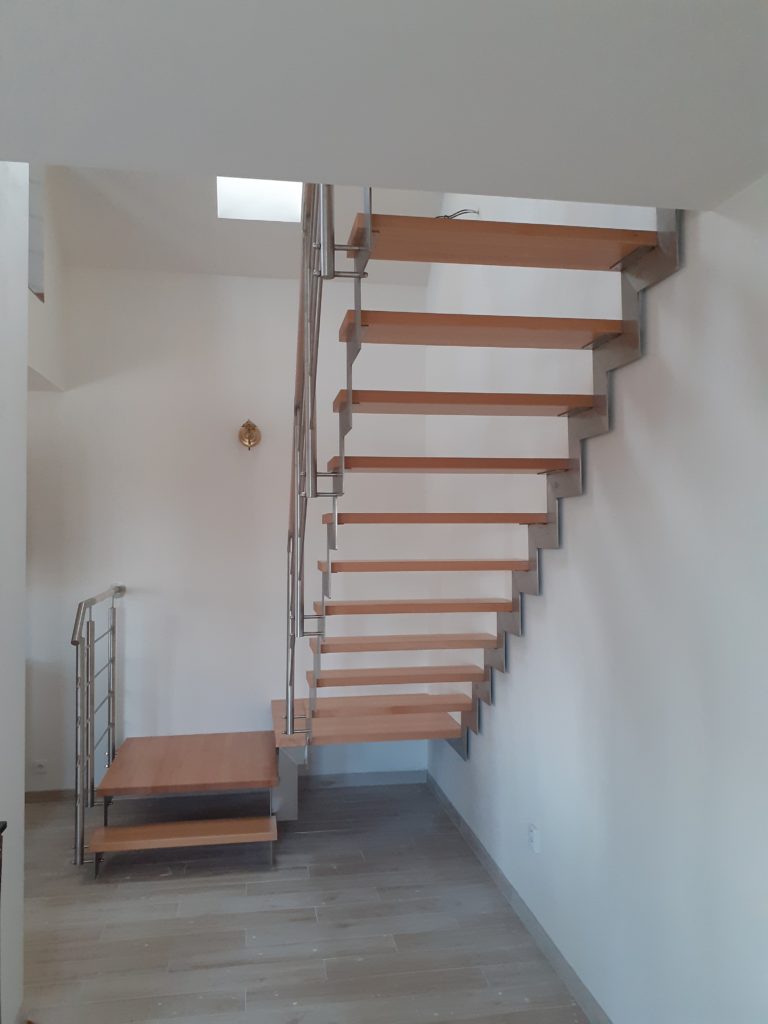

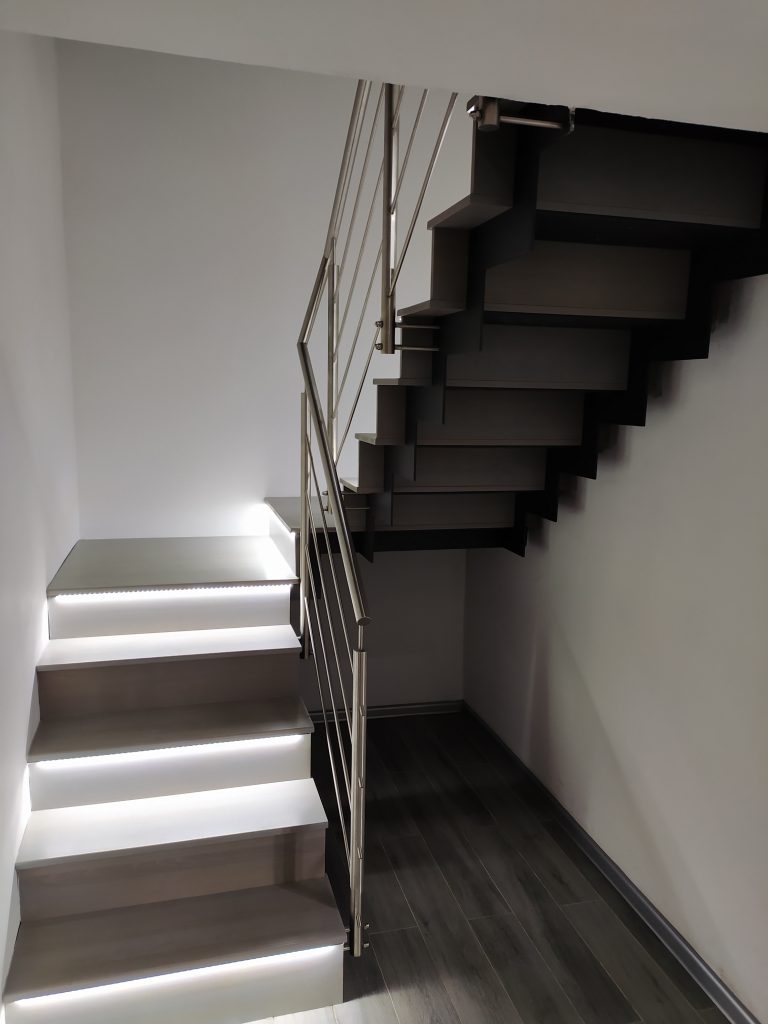

Schodiště tvoří dvě boční schodnice (nosníky), které přenášejí zatížení do podpor. Tento typ patří mezi nejpevnější a nejoblíbenější ocelové konstrukce.
Nosníky mohou být tvořeny:
- U, C, I nebo H profily,
- ocelovými jekly nebo trubkami,
- výpalky z ocelového plechu.
U ocelových schodišť se stupně obvykle přivařují nebo přišroubují ke schodnicím. Plechové schodnice (např. 4–10 mm) se vyztužují stupni a případně navazujícím zábradlím.
Schodiště mohou být doplněna o:
- samonosné zábradlí tvořící tuhý celek,
- akustické podložky omezující kročejový hluk.
Možné materiály stupnic:
- dřevo (40–50 mm),
- ocelové rošty, riflovaný plech (4–8 mm),
- teraco nebo přírodní kámen,
- sklo (v kombinaci s nosným rámem).
U venkovních schodišť se doporučuje spád 1–2 % ve směru sestupu, aby se zamezilo tvorbě ledu. (Informace vychází z běžné stavební praxe, norma ji přímo neuvádí.)
Nosná konstrukce se obvykle kotví:
- na ocelové kotevní plotny v podestách, nebo
- pomocí závitových tyčí, chemické malty či kotev do hotové podlahy.
Povrchová úprava nerezové oceli:
• mat (povrch mořený, hladký)
• brus (povrch mechanicky broušený se zřetelnými stopami zrn P 220)
• kartáč (povrch mechanicky leštěný s jemnými stopami po kartáčích P 400)
• lesk (povrch zrcadlově lesklý, hladký)
• rouno (povrch mechanicky leštěný s velmi jemnými stopami po rounu, hladký)
• balotina (povrch šedý se zřetelnými stopami po pískování)
Příslušenství:
• ochranné zábradlí,
• kotevní materiál (závitové tyče, matice, chemická malta),
• šrouby, ocelové kotvy,
• lak a povrchová úprava.
Použitý materiál, povrchovou úpravu, tvar i velikost lze přizpůsobit požadavkům zákazníka!
Feng-šuej:
Podle tradičního feng-šuej by schodiště nemělo být situováno přímo proti vstupním dveřím. Pro harmonizaci prostoru se používají rostliny či zrcadla a doporučuje se, aby se horní část schodiště mírně stáčela.
