Efektivní změna směru dopravy bez použití pohonu

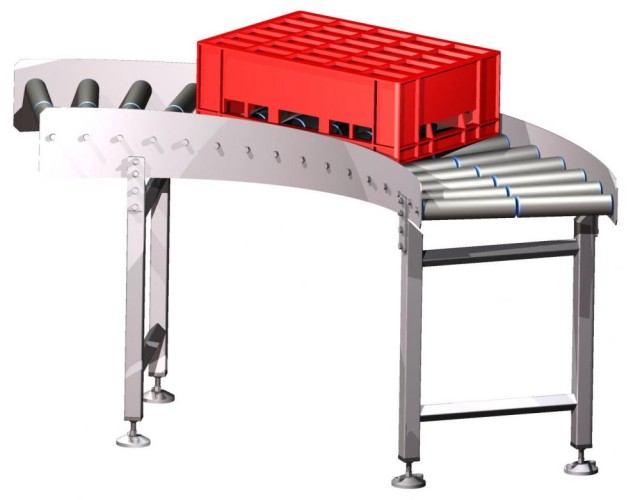

Oblouková gravitační válečková trať STRAND slouží ke změně směru dopravy kartonů, přepravek a dalších kusových manipulačních jednotek bez potřeby elektrického pohonu. Pohyb výrobků je zajištěn gravitací nebo ruční manipulací, což výrazně snižuje provozní náklady a eliminuje náklady spojené s pohonem a jeho údržbou.

Trať je určena pro skladové a expediční systémy, výrobní provozy, montážní linky i distribuční centra, kde umožňuje efektivně propojit jednotlivé dopravní úseky a optimalizovat tok materiálu.

Hlavní výhody

• změna směru dopravy bez pohonu,
• nulová spotřeba elektrické energie,
• minimální náklady na údržbu,
• vysoká provozní spolehlivost,
• snadná integrace do stávajících dopravních systémů,
• dlouhá životnost konstrukce,
• vhodné pro logistické i výrobní aplikace,
• možnost individuální konfigurace podle přepravovaného produktu.

Typické aplikace

Trať je vhodná pro dopravu:

• plastových přepravek,
• kartonů,
• přepravních boxů,
• balených výrobků,
• kusového zboží s pevným dnem.

Použití nachází zejména v:

• distribučních centrech,
• skladech,
• expedičních pracovištích,
• výrobních linkách,
• montážních provozech,
• mezioperační dopravě.

Plynulý průjezd obloukem

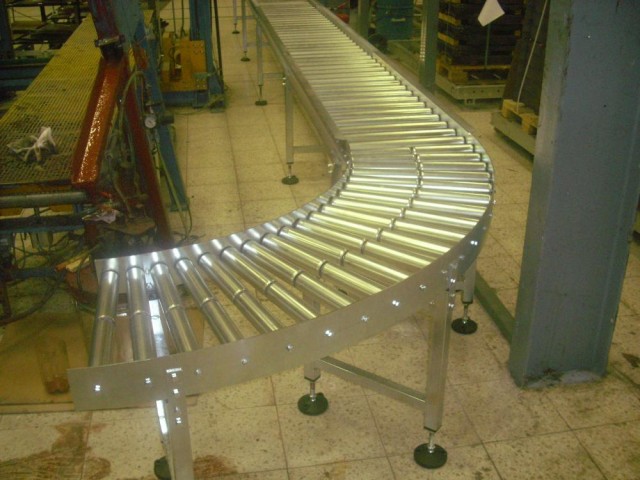

Dopravní plochu tvoří nepoháněné válečky. Pro zajištění plynulého pohybu v oblouku používáme dělené nebo kuželové válečky, které kompenzují rozdílné obvodové rychlosti mezi vnitřní a vnější částí oblouku. Tím je zajištěn stabilní pohyb přepravovaných jednotek bez zadrhávání nebo nežádoucí změny směru.

Konstrukce pro průmyslové prostředí

Nosná konstrukce je vyrobena z profilovaného plechu a může být dodána v provedení:

• nerezová ocel,
• pozinkovaná ocel,
• lakovaná ocel,
• hliník.

Materiál vybíráme podle provozního prostředí, zatížení a hygienických požadavků aplikace.

Provedení válečků

K dispozici jsou válečky z materiálů:

• PVC,
• nerezová ocel,
• hliník,
• pozinkovaná ocel,
• lakovaná ocel.

Výběr válečků navrhujeme podle charakteru přepravovaného produktu, zatížení a požadované životnosti systému.

Technické parametry

Geometrie oblouku

• úhel oblouku: 30°, 45°, 60°, 90° nebo 180°
• vnitřní poloměr: 650, 800, 900, 1000 nebo 1200 mm

Dopravní parametry

• dopravní šířka: 350 až 800 mm
• vstupní výška: 300 až 1200 mm
• výstupní výška: 300 až 1200 mm
• doporučený sklon: max. 10°

Nosnost

• kovové válečky: až 150 kg/m
• plastové válečky: až 50 kg/m

Volitelné vybavení

• boční vedení,
• pojezdová kola,
• kotvení do podlahy,
• vedení s kluznou hmotou,
• vedení s plastovými rolničkami,
• navazující přímé úseky tratí.

Řešení na míru

Každou obloukovou gravitační válečkovou trať STRAND navrhujeme podle:

• typu přepravovaného produktu,
• požadovaného zatížení,
• dispozičního řešení provozu,
• požadovaného směru toku materiálu,
• návaznosti na ostatní dopravní technologie.

Dodáváme kompletní řešení od návrhu přes výrobu až po montáž a uvedení do provozu.
