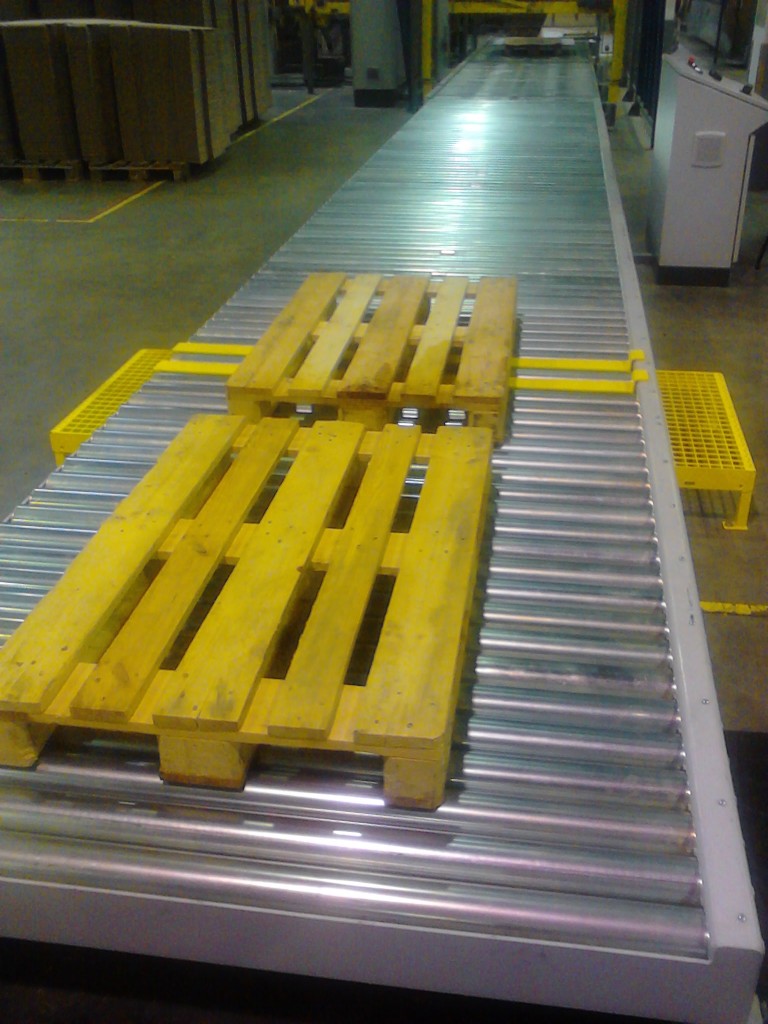

Válečkový dopravník na palety poháněný 110
Typové označení: 110
Oblast použití:

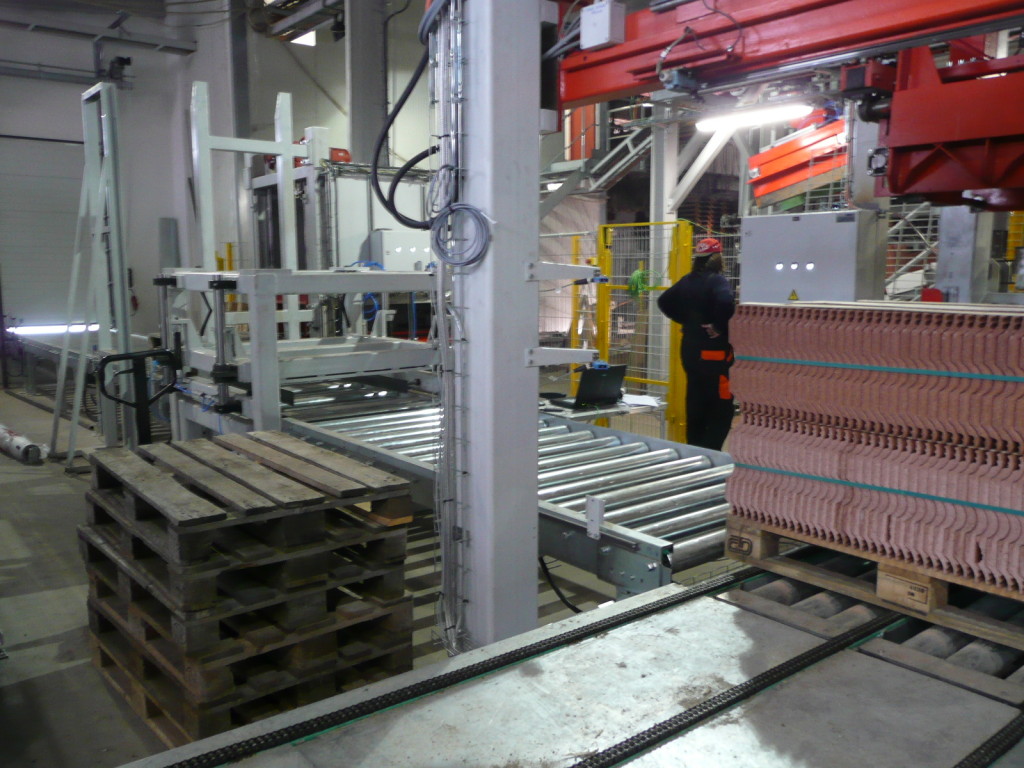

přeprava těžkého zboží na paletách, v kartonech a v ocelových boxech, mezioperační doprava, výrobní, expediční a montážní linky nebo distribuční centra.
Popis:

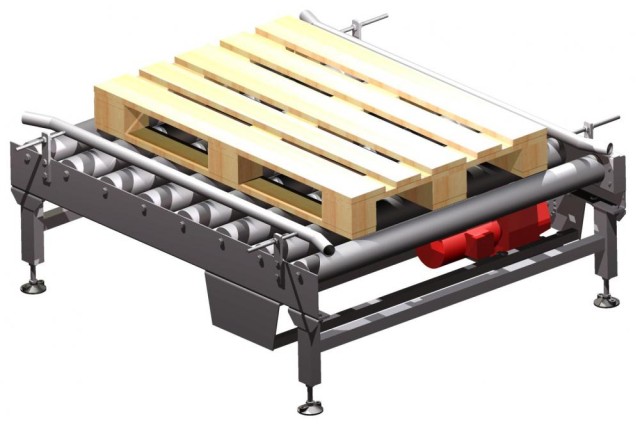

nosná konstrukce je vyrobena ze svařovaných profilů, unášecí prostředek tvoří válečky poháněné řetězem, řetěz ocelový nebo nerezový může být průběžný nebo z válečku na váleček, vedení palet zajišťují vodící kroužky na válečku nebo boční vedení.
Materiál konstrukce:
1) nerez
2) ocel pozinkovaná
3) ocel lakovaná
4) hliník
Vstupní výška:
min. 350 mm ± 50
Výstupní výška:
min. 350 mm ± 50
Systém pohonu:
ozubená kola na začátku dopravníku, pohon šnekovou převodovkou přímo přes přírubu na boku konstrukce
nebo ozubená kola v cca 1/3 dopravníku pohon čelní převodovkou, převodovka zleva/zprava.
Dopravní rychlost:
0,2 m/s
Průměr válečků:
63,5, 89, 108 mm
Rozteč válečků:
200 mm
Hmotnost a typ přepravovaného materiálu:
paleta až 1 200 x 1000 mm, nosnost 1 200 kg
Stojany:
– čtvercový nerezový profil s vnitřním závitem pro nerezovou patku průměr 80 mm, s výškovou stavitelností max. ± 50 mm a možností kotvení do podlahy;
– zdvojený „U“ profil s nerezovou patkou 60 x 70 mm, s výškovou stavitelností max. ± 100 mm a možnost kotvení do podlahy.
Příslušenství:
– boční vedení (pevné, odnímatelné, vyklápěcí, na otočném čepu)
– střední vodící nákružky
– senzory (snímače)
– teplotní čidla
– motory s brzdou
– odkapová vanička pod elektropřevodovku
– dodatečné krytí elektropřevodovky a ložiskových těles
– koncový doraz
– kotvení do podlahy.
