Obecná charakteristika:

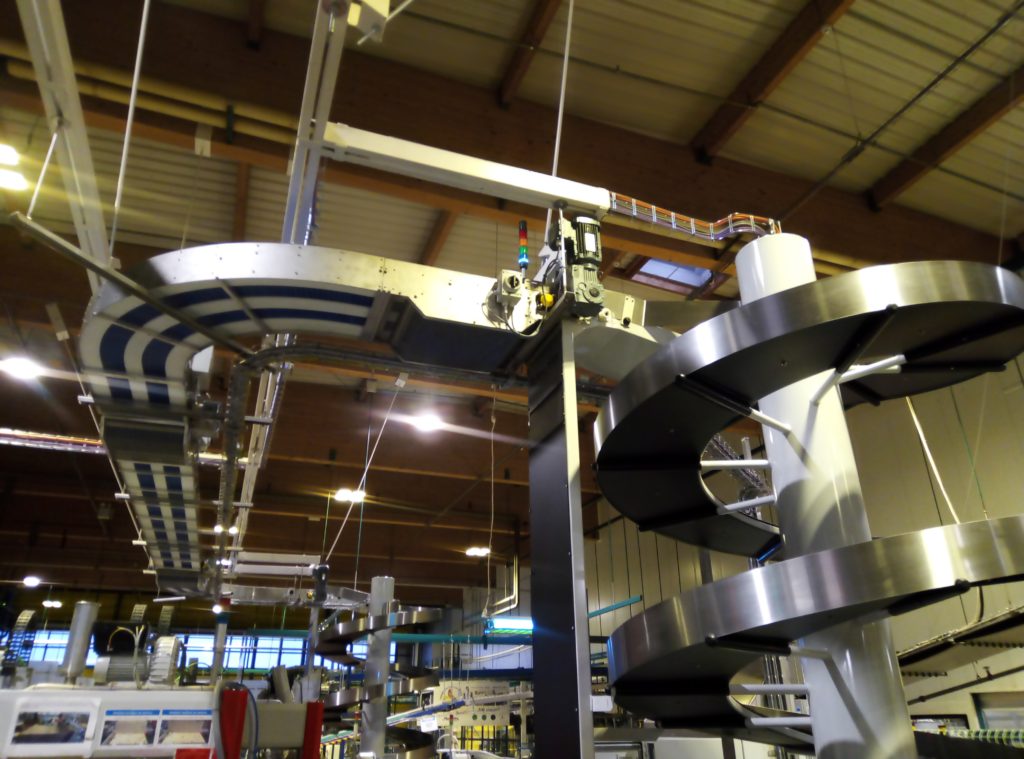

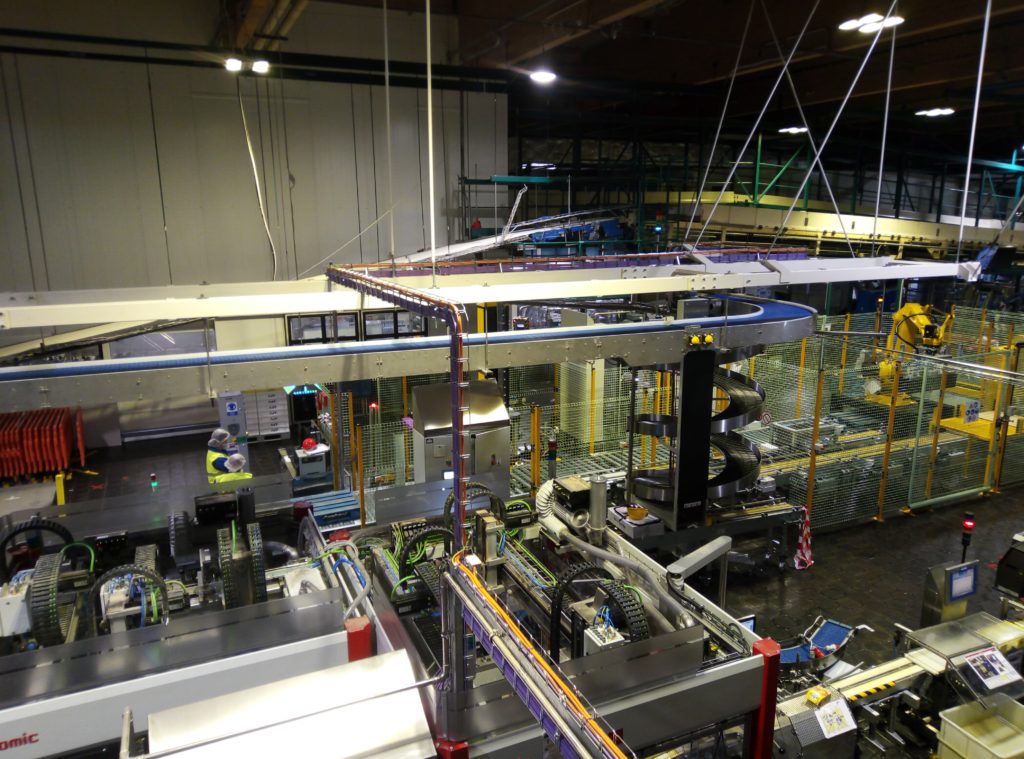

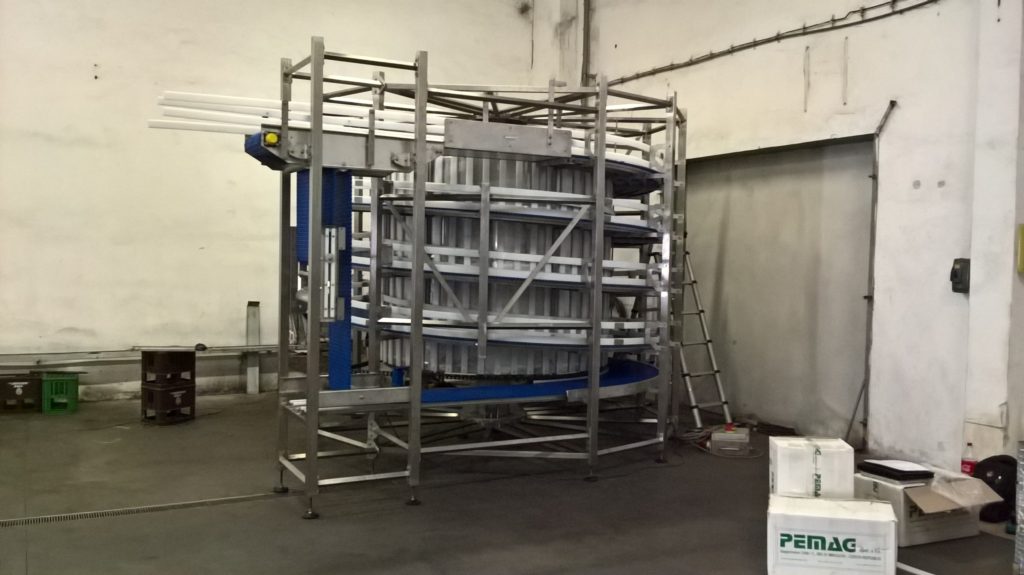

Spirálový dopravník typ 460 je vertikální automobilní dopravní systém, který umožňuje efektivní soustředění technologického procesu do minimální půdorysné plochy využitím výšky stavby. Tento typ dopravníku patří mezi standardní řešení používaná v moderních potravinářských a průmyslových provozech po celém světě, kde je kladen důraz na kontinuální tok výrobků, stabilní procesní časy a optimalizaci prostoru.

Spirálové dopravníky se využívají zejména tam, kde je potřeba řízený časový pobyt výrobku v technologickém procesu bez přerušení dopravního toku.

Oblast použití:

Spirálový dopravník je určen především pro technologické procesy, jako jsou:

• chlazení a dochlazování
• mražení
• ohřev
• kvašení a kynutí
• sušení

Používá se pro nebalené i balené potraviny, ale také pro technické výrobky, které vyžadují definovaný čas průchodu technologickou zónou.

Typické použití:

• potravinářské a pekárenské linky
• masozpracující a mlékárenské provozy
• linky hotových jídel
• logistické a balicí postupy

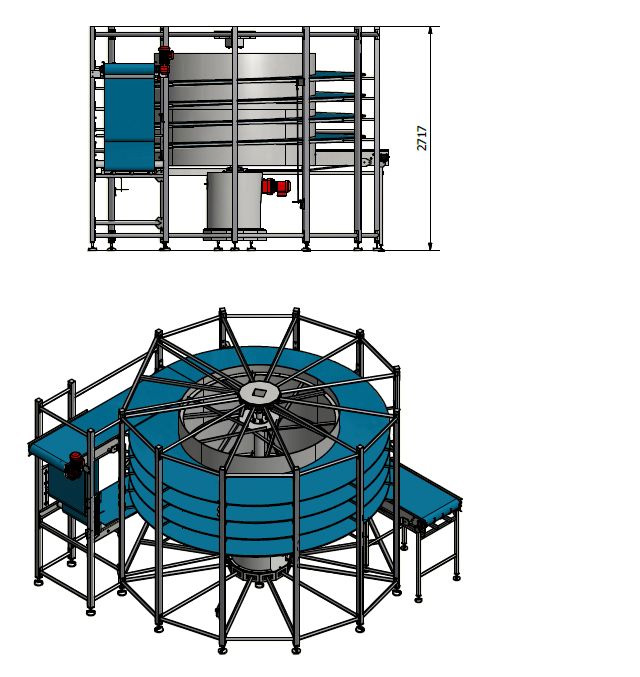

Popis konstrukce a funkce:

Nosná konstrukce spirálového dopravníku je vyrobena z robustních svařovaných profilů, které zajišťují vysokou tuhost, provozní stabilitu a dlouhou životnost při nepřetržitém provozu.

Princip pohonu:

• středový buben je poháněn samostatnou elektropřevodovkou
• dopravní pás (unášecí prostředek) je poháněn druhou nezávislou elektropřevodovkou
• převod výkonu je realizován pomocí ozubených kol

Toto dvoupohonné řešení odpovídá zahraničním standardům a umožňuje:

• stabilní napětí pásu
• přesné vedení
• dlouhou životnost mechanických komponent
• snadný servis

Tvar dopravní dráhy

Spirálový dopravník je koncipován jako modulární systém a může být proveden jako:

• kruhový
• oválný

Součástí řešení je vždy:

• vodorovná vstupní část
• vodorovná výstupní část

To umožňuje snadné napojení na navazující dopravníky a technologická zařízení.

Materiálové provedení konstrukce:

Nosná konstrukce spirálového dopravníku může být provedena v následujících variantách:

1. nerezová ocel – ideální pro potravinářské a hygienické provozy
2. pozinkovaná ocel
3. hliník

Volba materiálu se přizpůsobuje prostředí, hygienickým požadavkům a očekávanému zatížení.

Technické parametry:

• Maximální délka dopravníku:
  až 40 m pro jeden pohon
• Šířka dopravního pásu:
  standardně 300 mm, až 900 mm
• Vstupní výška:
  min. 500 mm
• Pracovní teplota:
  dle typu pásu -20 °C až +104 °C
• Maximální dopravní rychlost:
  až 0,25 m/s
• Provedení pásu:
  • segmentový (modulární)
  • drátěný
• Vnitřní rádius oblouku:
  • standardní: 2,2 × šířka pásu
  • speciální: 1,6 × šířka pásu
• Nosnost:
  dle typu zvoleného pásu a aplikace

Provozní výhody:

• výrazná úspora půdorysné plochy
• nepřetržitý a plynulý tok výrobků
• rovnoměrná doba pobytu produktu v procesu
• vysoká energetická účinnost
• tichý chod
• dlouhá životnost
• snadná integrace do hygienických zón

Spirálový dopravník představuje klíčový prvek moderních vertikálních technologických linek.

Příslušenství a volitelné vybavení:

Spirálový dopravník lze vybavit širokou škálou doplňků:

• přechodové díly na vstupu (stírací lišty, pevné nebo poháněné tyče)
• přechodové díly na výstupu
• pevné boční vedení
• spodní mytí pásu
• snímače otáček motoru
• držáky pro senzory, odrazky, STOP tlačítka, rozvaděče
• tepelná ochrana motoru
• motory s brzdou
• vnější i vnitřní stěrky pásu
• odkapávací vanička pod převodovku
• násypky a výsypky
• horní krytování rovné části
• dodatečné kryty elektropřevodovek a ložiskových těles
• vyjímatelné sběrné vaničky (pod stěrkami nebo v místě přechodu)

Zakázkové provedení:

Spirálový dopravník typ 460 je plně zakázkové zařízení. Na základě specifikace zákazníka lze upravit:

• tvar dráhy
• výšku a počet závitů
• typ a šířku pásu
• materiál konstrukce
• rychlost dopravy
• vybavení příslušenstvím
• úroveň hygienického provedení

Díky tomu lze dopravník optimálně přizpůsobit technologickému procesu i prostorovým možnostem konkrétního provozu.
