Typové označení: 500

Oblast použití:

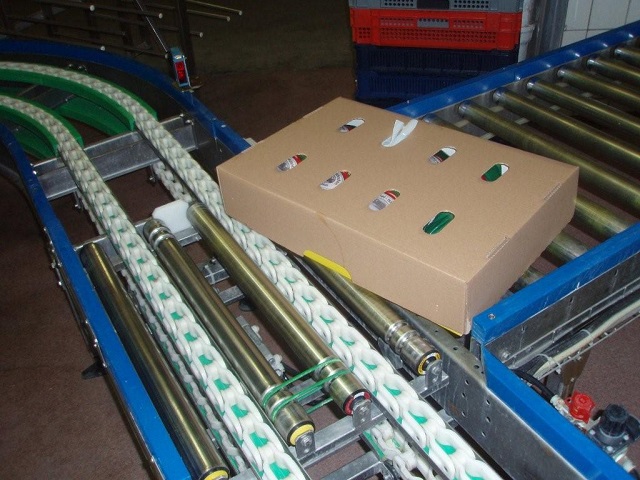

Řetězový dopravník je zařízení používané k přepravě různých materiálů, zejména kusových výrobků větších rozměrů (plastových přepravek, kartonů …) a vyšší hmotnosti, v průmyslových závodech (mezioperační doprava, výrobní linky).
Popis:
Řetězový dopravník pro přepravu kusových výrobků je konstruován tak, aby byl robustní, efektivní a přizpůsobitelný různým typům materiálů.
Rám (nosná konstrukce) je vyrobena ze svařovaných profilů.
Unášecí prostředek tvoří plastový řetěz poháněný ozubenými koly (Hnací a hnané ocelové řetězové kolo).
Pohon zajišťuje elektromotor s čelní převodovkou nebo kuželočelní převodovkou pro větší zatížení.
Materiál konstrukce:
1) nerez
2) ocel pozinkovaná
3) ocel lakovaná
4) hliník
Délka pro jeden pohon:
max. 10000 mm (oblouk tvoří odpor jako 4000 mm přímé tratě)
Délka stav. sekcí:
hnací část 700 mm, vratná část 300 mm, spojovací díl 200 – 2400 mm
Oblouk:
30 – 90 stupňů, vnitřní rádius oblouku 1000 mm
Dopravní rychlost:
max. 0,5 m/s
Vstupní výška:
min. 350 max. 1200 mm
Výstupní výška:
min. 350 max. 1200 mm
Systém pohonu:
ozubená kola na začátku dopravníku, pohon šnekovou převodovkou přímo přes přírubu na boku konstrukce, zleva/zprava.
Nosnost:
50 kg/m
Dopravní rychlost:
max. 0,5 m/s
Stojany:
– čtvercový nerezový profil s vnitřním závitem pro nerezovou patku průměr 80 mm, s výškovou stavitelností max. ± 50 mm a možností kotvení do podlahy;

– zdvojený „U“ profil s nerezovou patkou 60 x 70 mm, s výškovou stavitelností max. ± 100 mm a možnost kotvení do podlahy.

Příslušenství:
– tepelná ochrana motoru
– pneumatická hradítka a přesouvadla
– vyhýbka rozdělovací a slučovací.
