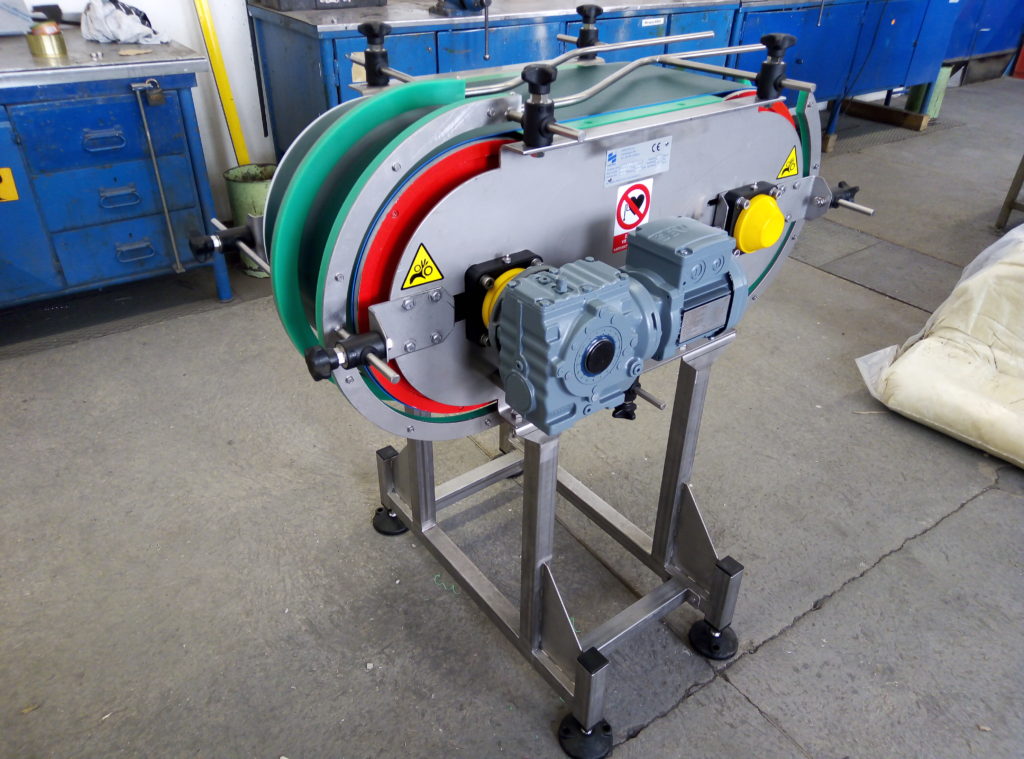

Pásový magnetický obraceč slouží k přepravě a manipulaci s feromagnetickými předměty, jako jsou kovové díly, výlisky, plechovky, víčka nebo kovové obaly. Umožňuje nejen změnu směru dopravy, ale také řízení orientace produktu během přepravy, včetně otáčení v rozsahu 0–180°.

Zařízení nachází uplatnění zejména tam, kde je nutné:

• změnit polohu produktu v rámci technologické linky,
• přenést výrobek z horizontální do vertikální polohy (a naopak),
• zajistit stabilní transport lehkých i středně těžkých kovových dílů bez mechanického uchopení.

Typickými oblastmi použití jsou balicí a třídicí linky, lisovny, výroba plechových obalů, konzervárenský průmysl, automotive a všeobecná průmyslová automatizace.

Popis zařízení:

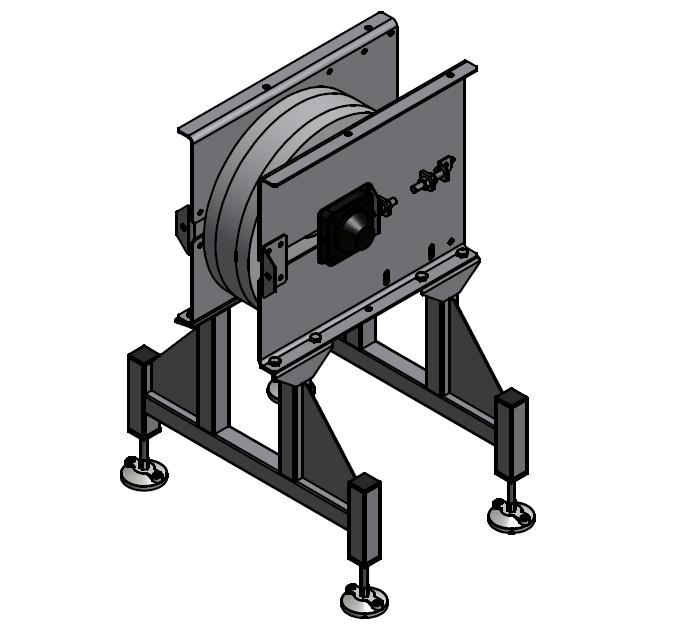

Nosná konstrukce pásového magnetického obraceče je vyrobena z profilovaného plechu, navrženého s ohledem na tuhost, provozní stabilitu a dlouhou životnost zařízení. Konstrukce umožňuje snadnou integraci do nových i stávajících dopravníkových systémů.

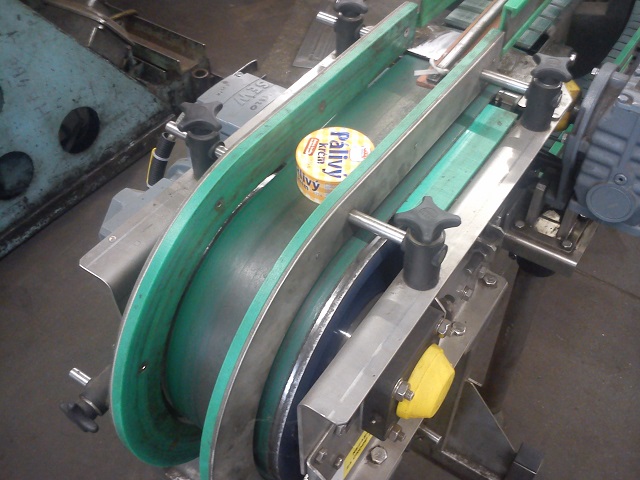

Unášecí prostředek tvoří plochý dopravní pás, který je poháněn magnetickým bubnem umístěným na začátku dopravníku. Magnetický buben zajišťuje přidržení přepravovaného feromagnetického produktu k pásu po celou dobu obracení, čímž je dosaženo:

• bezpečné manipulace bez rizika pádu produktu,
• plynulého a kontrolovaného otočení,
• vysoké opakovatelnosti procesu.

Díky magnetickému principu je obraceč schopen pracovat i v náročných provozních podmínkách, kde by klasické mechanické řešení nebylo vhodné.

Magnetický buben:

Magnetický buben je klíčovým funkčním prvkem zařízení a je navržen dle konkrétních aplikací:

• šířka: min. 75 mm, max. 145 mm
• průměr: 220 – 400 mm

Parametry magnetického bubnu jsou voleny podle rozměrů, hmotnosti a tvaru dopravovaného produktu.

Materiálové provedení konstrukce.

Podle prostředí a požadavků zákazníka je možné zařízení dodat v následujících materiálových variantách:

1. nerezová ocel
2. ocel pozinkovaná
3. ocel lakovaná
4. hliník

Volba materiálu umožňuje použití jak v potravinářských provozech, tak v běžném průmyslovém prostředí.

Technické parametry:

Délka dopravníku:
min. 450 mm

Šířka pásu:
min. 75 mm, max. 145 mm

Dopravní šířka:
šířka mezi bočním vedením

Vstupní výška:
min. 400 mm

Výstupní výška:
min. 150 mm
(vstupní výška – průměr magnetického bubnu – výška dopravovaného produktu)

Dopravní rychlost:
max. 1 m/s

Nosnost:
do 10 kg/m²

Provedení dopravního pásu:

Použitý dopravní pás je vícevrstvý s textilní nosnou vrstvou a svrchní vrstvou z:

• PVC
• PU

Materiál pásu je volen podle typu přepravovaného výrobku, požadované přilnavosti k magnetickému poli a provozních podmínek.

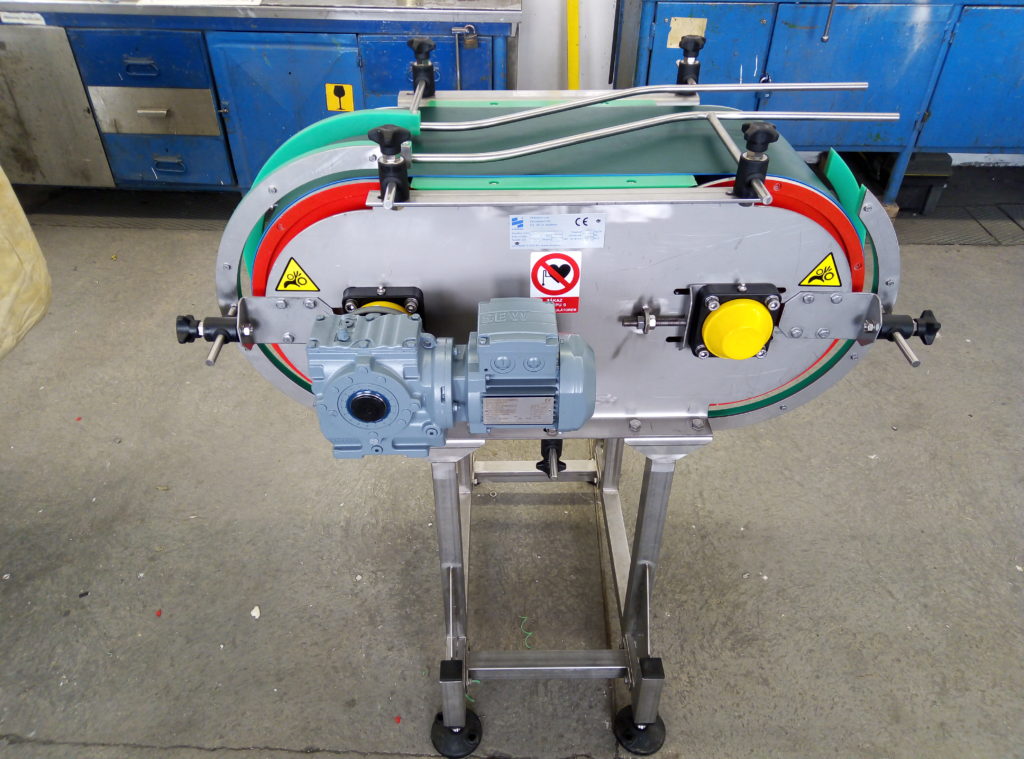

Systém pohonu:

Pohon zařízení je realizován pomocí tažného magnetického válce umístěného na začátku dopravníku. Přenos výkonu je řešen:

• šnekovou převodovkou,
• přímým napojením přes přírubu na boku konstrukce.

Převodovka může být umístěna z levé nebo pravé strany ve směru dopravy dle dispozice výrobní linky.

Stojany a ustavení zařízení:

Zařízení lze osadit různými typy stojanů:

Varianta 1:

• čtvercový nerezový profil,
• vnitřní závit pro nerezovou patku Ø 80 mm,
• výšková stavitelnost ± 50 mm,
• možnost kotvení do podlahy.

Varianta 2:

• zdvojený „U“ profil,
• nerezová patka 60 × 70 mm,
• výšková stavitelnost ± 100 mm,
• možnost kotvení do podlahy.

Příslušenství:

Pásový magnetický obraceč lze doplnit o širokou škálu příslušenství:

• boční vedení
• senzory (snímače)
• teplotní čidla
• motory s brzdou
• odkapovou vaničku pod elektropřevodovku
• násypku
• výsypku
• horní krytování
• pojezdová kola
