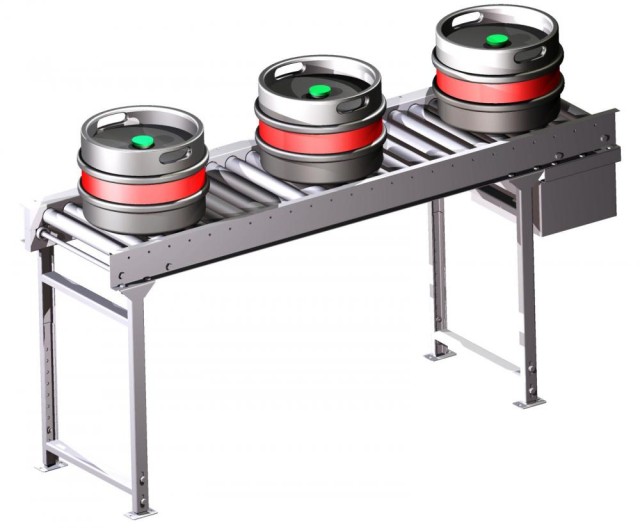

Válečková trať poháněná řetězem přímá 203
Typové označení: 203
Oblast použití:
kusová přeprava lehkého zboží, plastových přepravek, KEG sudů, kartonů, apod., mezioperační doprava, výrobní, montážní a expediční linky.
Popis:
nosná konstrukce je vyrobena z profilovaného plechu, unášecí prostředek tvoří kovové nebo plastové válečky poháněné válečkovým řetězem, řetěz ocelový nebo nerezový může být průběžný nebo z válečku na váleček.
Materiál konstrukce:
1) nerez
2) ocel pozinkovaná
3) ocel lakovaná
4) hliník
Délka dílů:
do 2000 mm mezi stojany pro zatížení do 150 kg/m
do 2500 mm mezi stojany pro zatížení do 50 kg/m
Délka pro jeden pohon:
max. 6000 mm
Dopravní šířka:
300, 350, 400, 460, 510, 560, 650, 710, 800, 900, 1000, 1150, 1250
Vstupní výška:
min. 400 mm – max. 1200 mm
Výstupní výška:
min. 400 mm – max. 1200 mm
Systém pohonu:
válečkový řetěz ocelový nebo nerezový
Dopravní rychlost:
max. 0,5 m/s
Provedení válečků:
PVC, nerez, AL, ocelové pozinkované
Tabulka:
Průměr válečku | 50 | 60 | 63.5 | 80 | 90 | 108 |
---|---|---|---|---|---|---|
Rozteč válečků | ||||||
75 mm | X | |||||
101 mm | X | X | X | |||
127 mm | X | X | X | X | ||
152 mm | X | X | X | X | X | |
165 mm | X | X | X | X | X | X |
241 mm | X | X | X |
Nosnost:
– kovové válečky max. 150 kg/m
– plastové válečky max. 50 kg/m
Stojany:
– čtvercový nerezový profil s vnitřním závitem pro nerezovou patku průměr 80 mm, s výškovou stavitelností max. ± 50 mm a možností kotvení do podlahy;
– zdvojený „U“ profil s nerezovou patkou 60 x 70 mm, s výškovou stavitelností max. ± 100 mm a možnost kotvení do podlahy.
Příslušenství:
– boční vedení (pevné, odnímatelné, vyklápěcí, na otočném čepu)
– střední vodící nákružky
– senzory (snímače)
– teplotní čidla
– motory s brzdou
– odkapová vanička pod elektropřevodovku
– dodatečné krytí elektropřevodovky a ložiskových těles
– koncový doraz
– kotvení do podlahy.
