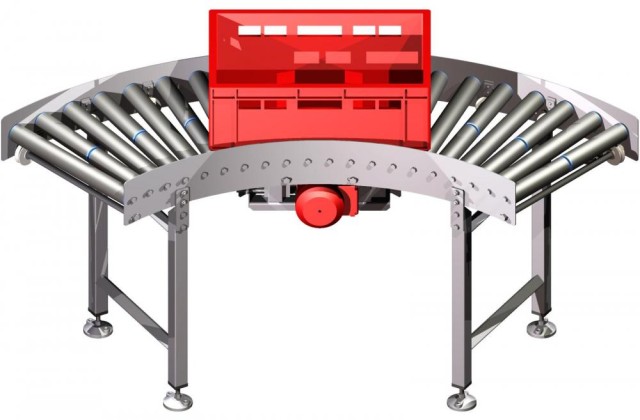

Oblouk válečkové trati poháněné řemenem 222
Typové označení: 222
Oblast použití:
kusová přeprava lehkého zboží, plastových přepravek, kartonů, apod., mezioperační doprava, výrobní, montážní a expediční linky.
Popis:
nosná konstrukce je vyrobena z profilovaného plechu, unášecí prostředek tvoří kovové nebo plastové válečky poháněné průběžným kruhovým řemenem.
Materiál konstrukce:
1) nerez
2) ocel pozinkovaná
3) ocel lakovaná
4) hliník
Oblouk:
30, 45, 60, 90 stupňů
Vnitřní poloměr:
650, 800, 900, 1000, 1200 mm
Dopravní šířka:
350, 400, 470, 510, 560, 650, 710, 800 mm
Vstupní výška:
min. 250 mm – max. 1200 mm (na stojanu) nebo konzole
Výstupní výška:
min. 250 mm – max. 1200 mm (na stojanu) nebo konzole
Systém pohonu:
převod síly na váleček kruhovým řemenem, v ½ čelní převodovka na vnější bočnici oblouku.
Dopravní rychlost:
max. 0,5 m/s
Provedení válečků:
PVC, nerez, AL, ocelové pozinkované, plastové kónické.
Tabulka:
Rozteč válečků | Průměr válečku |
50 | |
90 mm | X |
100 mm | X |
120 mm | X |
165 mm | X |
250 mm | X |
Nosnost:
– kovové válečky max. 150 kg/m
– plastové válečky max. 50 kg/m
Stojany:
– čtvercový nerezový profil s vnitřním závitem pro nerezovou patku průměr 80 mm, s výškovou stavitelností max. ± 50 mm a možností kotvení do podlahy,
– zdvojený „U“ profil s nerezovou patkou 60 x 70 mm, s výškovou stavitelností max. ± 100 mm a možnost kotvení do podlahy,
– rozvaděč – více variantní ovládání.
Příslušenství:
– boční vedení (pevné, odnímatelné, vyklápěcí, na otočném čepu)
– senzory (snímače)
– teplotní čidla
– motory s brzdou
– odkapová vanička pod elektropřevodovku
– dodatečné krytí elektropřevodovky a ložiskových těles
– koncový doraz
– kotvení do podlahy
– konzole.
