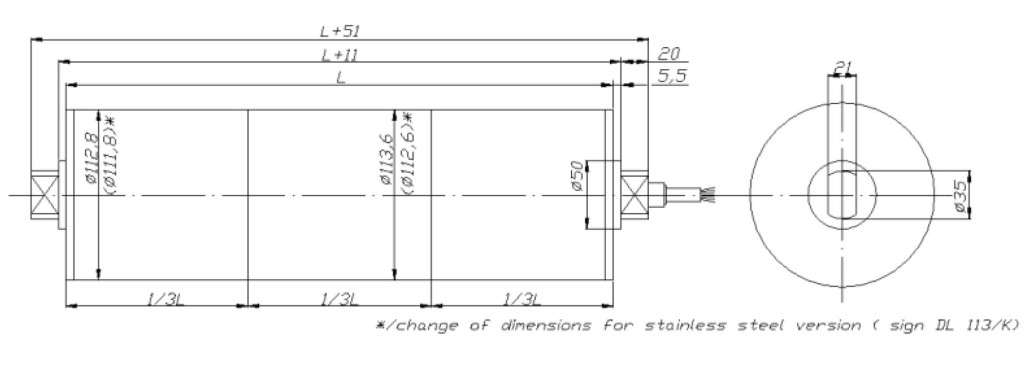

Typ: DL 112 (PICCOLO)

Oblast použití:
Bubnové elektropohony DANROL jsou určeny jako pohonné jednotky pásových dopravníků. Provedení plášťů z hliníkových slitin nebo hliníkových slitin s elektrolytickou povrchovou úpravou umožňuje jejich použití v potravinářském průmyslu.

Materiál konstrukce:
– Tělo bubnového elektropohonu tvoří buben s čely, jejichž osou prochází utěsněné koncovky statorového hřídele. Čela jsou odlitky ze slitiny lehkých kovů a jsou na koncích opatřeny plochami pro upevnění motoru do konstrukce stroje. Uvnitř bubnu je umístěn vlastní elektromotor s planetovou převodovou skříní. Výkon elektromotoru je přenášen přes převodovou skříň na buben, který se při upevněném statorovém hřídeli a chodu elektromotoru otáčí.

– Elektromotory jsou asynchronní motory s kotvou nakrátko a jsou dodávány jako jednofázové pro napájecí napětí 1 x 220 – 240 V s trvale připojeným kondenzátorem nebo jako třífázové pro napájecí napětí 3 x 220 – 240 V a 3 x 380 – 415 V, 50 nebo 60 Hz.

– Elektromotory pro napájecí napětí 3 x 220 – 240 V jsou standardně dodávány se statorovým vinutím spojeným do trojúhelníku a elektromotory pro napájecí napětí 3 x 380 – 415 V jsou standardně dodávány se statorovým vinutím spojeným do hvězdy s izolační třídou F podle IEC 34. Všechny třífázové motory mají vestavěné tepelné relé pro ochranu elektromotoru proti tepelnému přetížení. Chlazení elektromotoru je povrchové, bez nuceného proudění vzduchu, teplota je vyzařována do okolí prostřednictvím pláště bubnového elektropohonu.

– Plášť bubnových elektromotorů je u všech třech typů standardně dodáván v utěsněném provedení se stupněm krytí IP 66. Vestavěné planetové převodové skříně jsou vyráběny jako dvou, tří nebo čtyřstupňové se stálou olejovou náplní (SAE 68). Konstrukce převodové skříně zaručuje velmi nízkou hlučnost způsobenou provozem bubnového elektromotoru.



Vývod přímého vodiče:

Vývod přímý:
vyvod1

Vývod s kolenem:
vyvod2

Vývod pravoúhlý:
vyvod3

Délka:
250 – 1100 mm

Příslušenství:
– upravený povrch bubnu pro zvýšené tření
– prodloužení délky až na 1100 mm
– pryžové bloky pro uchycení motorů
– vratný válec
– kondenzátor pro jednofázové motory

Poznámka k použití frekvenčních měničů:
Frekvenční měniče slouží pro změnu obvodové rychlosti bubnových elektropohonů. Bubnové elektropohony s napětím 1×230-240V se používají (zapojují) výhradně bez frekvenčního měniče. Bubnové elektropohony s napětím 3×230-240V se používají (zapojují) výhradně s frekvenčním měničem a tyto bubnové elektropohony bez použití frekvenčního měniče nelze zapojit. Obvodovou rychlost bubnových elektropohonů s napětím 3×380-415V lze měnit použitím frekvenčních měničů (tyto frekvenční měniče jsou však obvykle vyráběny pro větší jmenovité výkony) nebo lze tyto bubnové elektropohony použít (zapojit) též bez použití frekvenčního měniče v případě, kdy není změna obvodové rychlosti požadována. Společnost STRAND standardně nabízí frekvenční měniče společnosti FRECON.

Parametry:

napětí
V
výkon
kW
počet
převodových
stupňů
obvodová rychlost
ms-1
kroutící moment
Nm
napínací síla
pásu
N
minimální délka
mm
1x220/2400,0640,027125,52222256
0,0640,04851500256
0,0640,06561000256
0,0640,0842,5750256
0,0630,1228500256
0,0630,1522,5400256
0,0630,217300256
0,0630,2613231256
0,0630,3111194256
0,0630,369,5167256
0,0620,57120256
0,0620,69587256
1x220/2400,1230,1256,51000256
0,1230,1545800256
0,1230,234600256
0,1230,2626462256
0,1230,3122387256
0,1230,3619333256
0,1230,513,5240256
0,1230,6910174256
0,1230,818,5148256
1x220/2400,1830,15681200276
0,1830,251900276
0,1830,2639692276
0,1830,3133581276
0,1830,3628,5500276
0,1820,520,5360276
0,1820,6914,5261276
0,1820,8112,5222276
0,1820,9111198276
0,1821,059,5171276
1x220/2400,2530,270,51250294
0,2530,2654,5962294
0,2530,3145,5806294
0,2530,3639694294
0,2520,528,5500294
0,2520,6920,5362294
0,2520,8117,5309294
0,2520,9115,5275294
0,2521,0513,5238294
3x380/4150,0640,0271242222256
0,0640,04841500256
0,0640,06561000256
0,0640,0842,5750256
0,0630,1228500256
0,0630,1522,5400256
0,0630,217300256
0,0630,2613231256
0,0630,3111194256
0,0630,369,5167256
0,0620,57120256
0,0620,69587256
3x380/4150,1240,08841500256
nebo0,1230,1256,51000256
3X220/2400,1230,1545800256
0,1230,234600256
0,1230,2626462256
0,1230,3122387256
0,1230,3619333256
0,1220,513,5240256
0,1220,6910174256
0,1220,818,5148256
3x380/4150,1830,12841500256
nebo0,1830,15681200256
3x220/2400,1830,251900256
0,1830,2639692256
0,1830,3133581256
0,1830,3628,5500256
0,1820,520,5360256
0,1820,6914,5261256
0,1820,8112,5222256
0,1820,9111198256
0,1821,059,5171256
3x380/4150,2530,270,51250276
nebo0,2530,2654,5962276
3x220/2400,2530,3145,5962276
0,2530,3639694276
0,2520,528,5500276
0,2520,6920,5362276
0,2520,8117,5309276
0,2520,9115,5275276
0,2521,0513,5238276
3x380/4150,3730,26801423294
nebo0,3730,3167,51194294
3x220/2400,3730,36581028294
0,3720,0542740294
0,3720,6930,5536294
0,3720,8126457294
0,3720,9123407294
0,3721,0520352294
